Основные гидролинии (1) — HITACHI ZX200-3

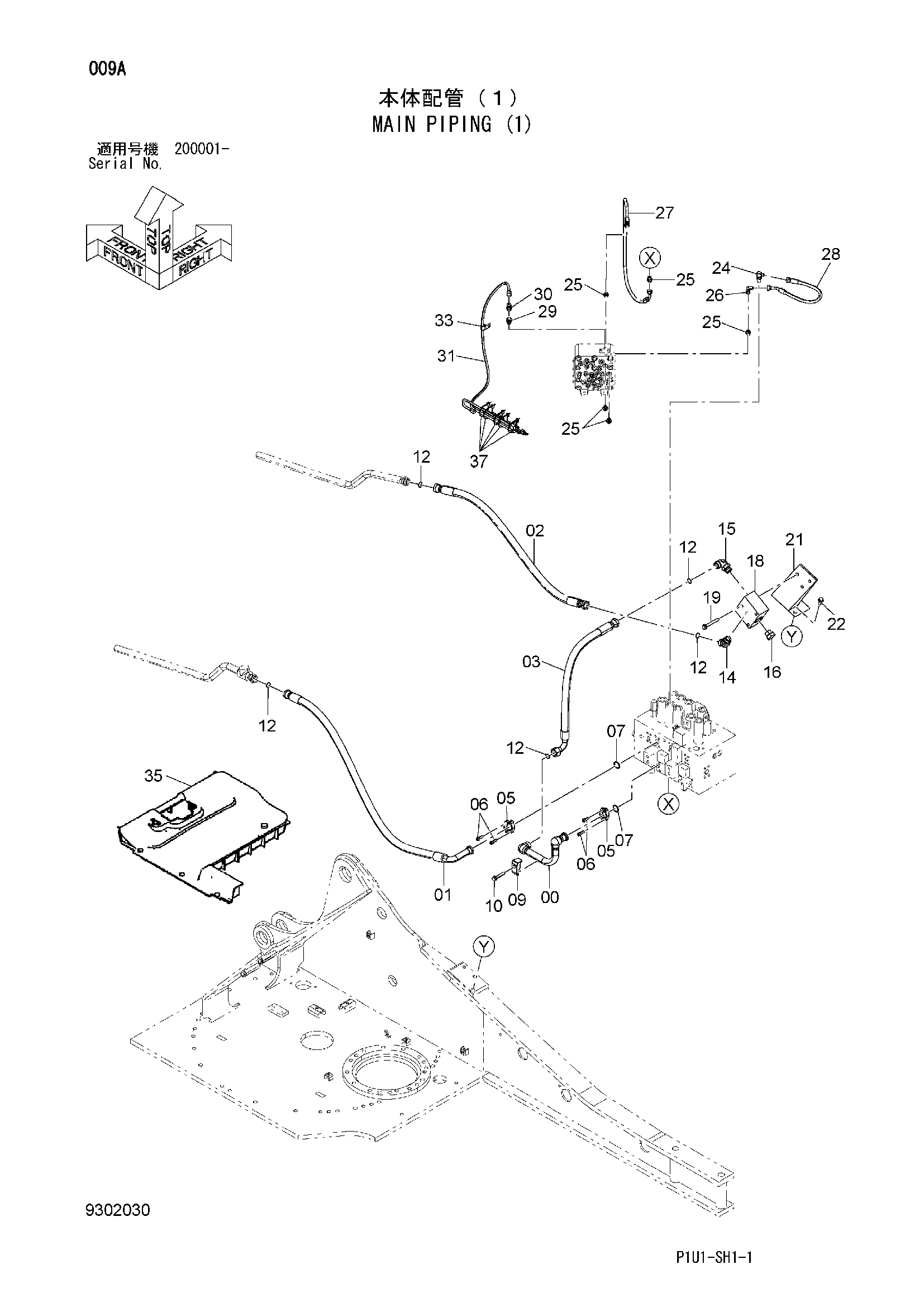

Заводская схема «Основные гидролинии (1)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100955 | Трубка | 1 |
| 01 | 9263210 | Шланг в сборе | 1 |
| 01A | 4638014 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 3 |
| 02 | 9154207 | Шланг в сборе | 1 |
| 02A | 4275675 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 3 |
| 03 | 4308148 | Шланг | 1 |
| 05 | 962453 | Разъёмный фланец | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 8 |
| 07 | 966993 | Уплотнительное кольцо | 2 |
| 09 | 4190127 | Хомут трубки | 1 |
| 10 | J271270 | Болт с шайбой | 1 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 5 |
| 14 | A853288 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A853388 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | A885008 | Пробка | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 3111747 | Блок | 1 |
| 19 | J271200 | Болт с шайбой | 3 |
| 19A | J901200 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 7050780 | Кронштейн | 1 |
| 22 | J271235 | Болт с шайбой | 3 |
| 22A | J901235 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4208913 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 5 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4239976 | Унион S | 1 |
| 27 | 4654406 | Шланг | 1 |
| 28 | 4453063 | Шланг | 1 |
| 29 | 4263446 | Переходник S | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4436535 | Датчик давления | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 3111812 | Жгут проводов | 1 |
| 33 | 4190273 | Зажим | 1 |
| 35 | 4654418 | Коврик пола | 1 |
| 37 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
