Рукоять шланг защита от разрыва клапан трубопроводы (передний) — HITACHI ZX200-3

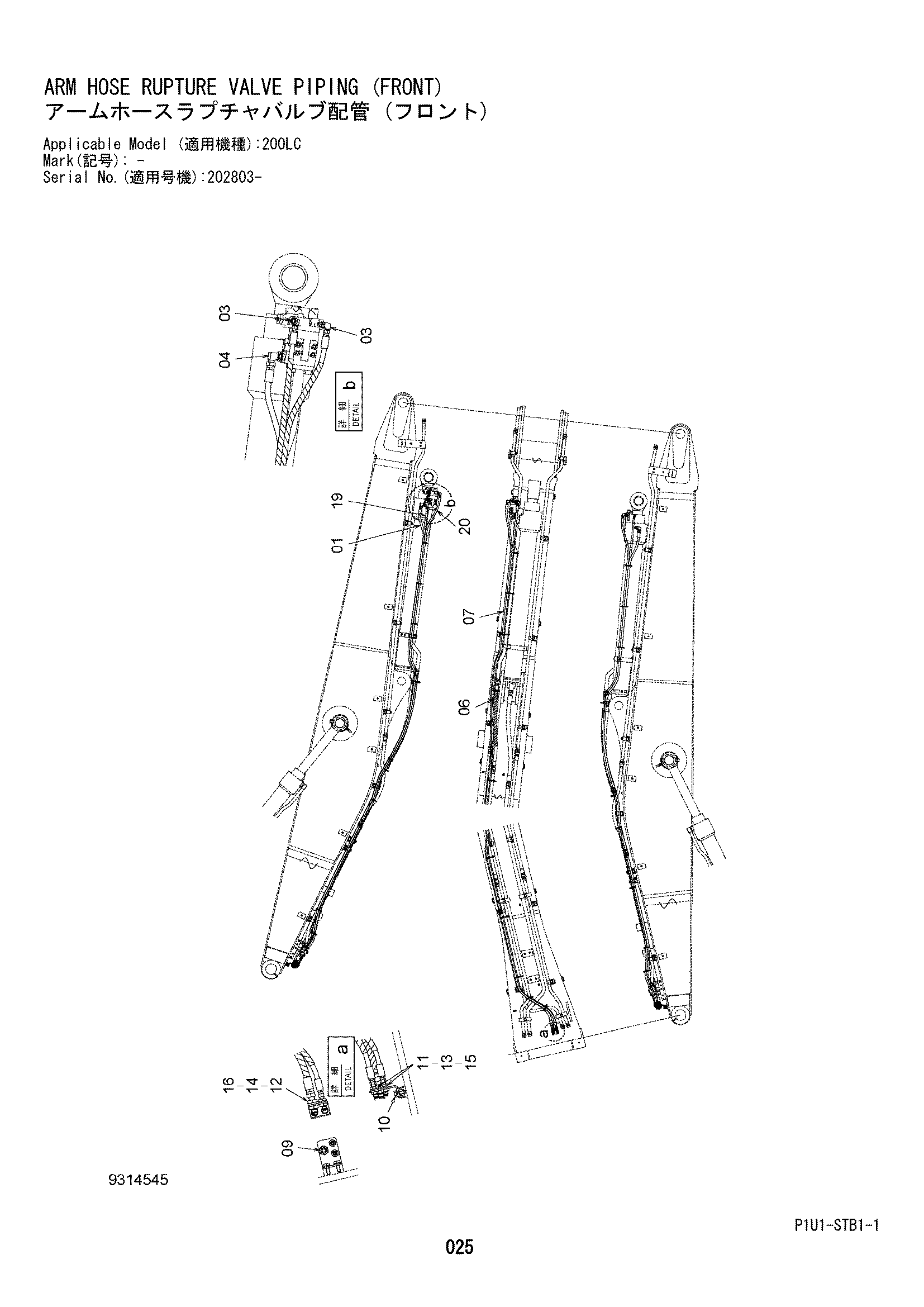

Заводская схема «Рукоять шланг защита от разрыва клапан трубопроводы (передний)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9314712 | Шланг в сборе | 1 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4202532 | Адаптер | 2 |
| 12 | 4315207 | Адаптер | 1 |
| 13 | 4202531 | Гайка | 2 |
| 14 | 4316589 | Гайка | 1 |
| 15 | A590116 | Плоская шайба | 2 |
| 16 | A590120 | Плоская шайба | 1 |
| 19 | 9314711 | Шланг в сборе | 1 |
| 19A | 4693048 | Шланг | 1 |
| 01A | 4440482 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 13 |
| 20 | 9314710 | Шланг в сборе | 1 |
| 20A | 4670801 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 13 |
| 01B | 4327294 | Защитный кожух | 13 |
| 03 | A852323 | Угловой штуцер | 2 |
| 04 | A852344 | Угловой штуцер | 1 |
| 06 | 4327294 | Защитный кожух | 1 |
| 07 | 4055312 | Ленточный зажим | 10 |
| 09 | 4654129 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
