Асисст трубопроводы (5.7m стрела) — HITACHI ZX200-3

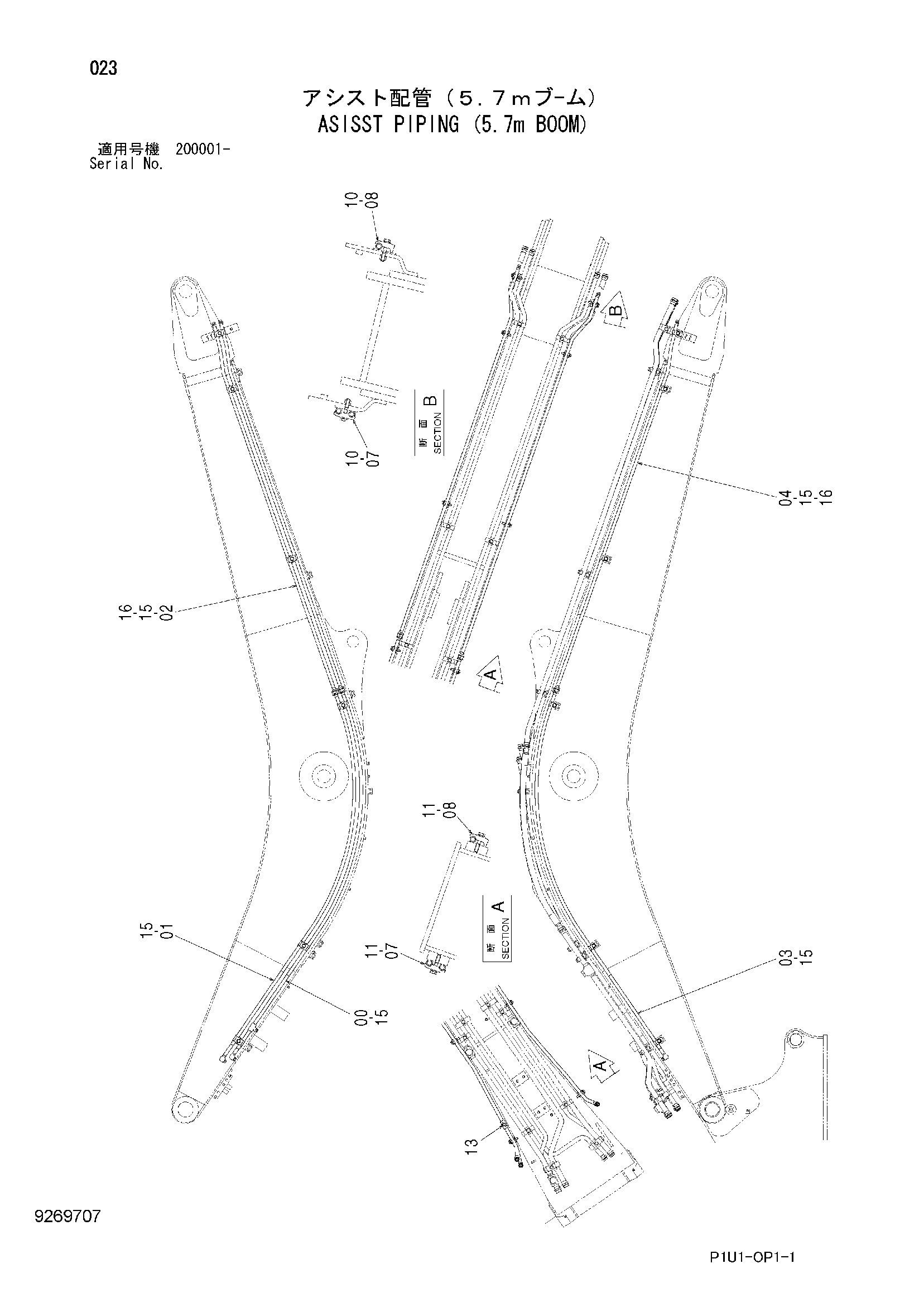

Заводская схема «Асисст трубопроводы (5.7m стрела)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096941 | Трубка | 1 |
| 01 | 8094681 | Трубка | 1 |
| 02 | 8092843 | Трубка | 2 |
| 03 | 8094682 | Трубка | 1 |
| 04 | 8094683 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 6 |
| 08 | 4190125 | Хомут трубки | 6 |
| 10 | J271270 | Болт с шайбой | 2 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271260 | Болт с шайбой | 10 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 94-2024 | Пробка | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 6 |
| 16 | 4187308 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
