Трубопроводы системы смазки (2)(тип 15) — HITACHI ZX200-3

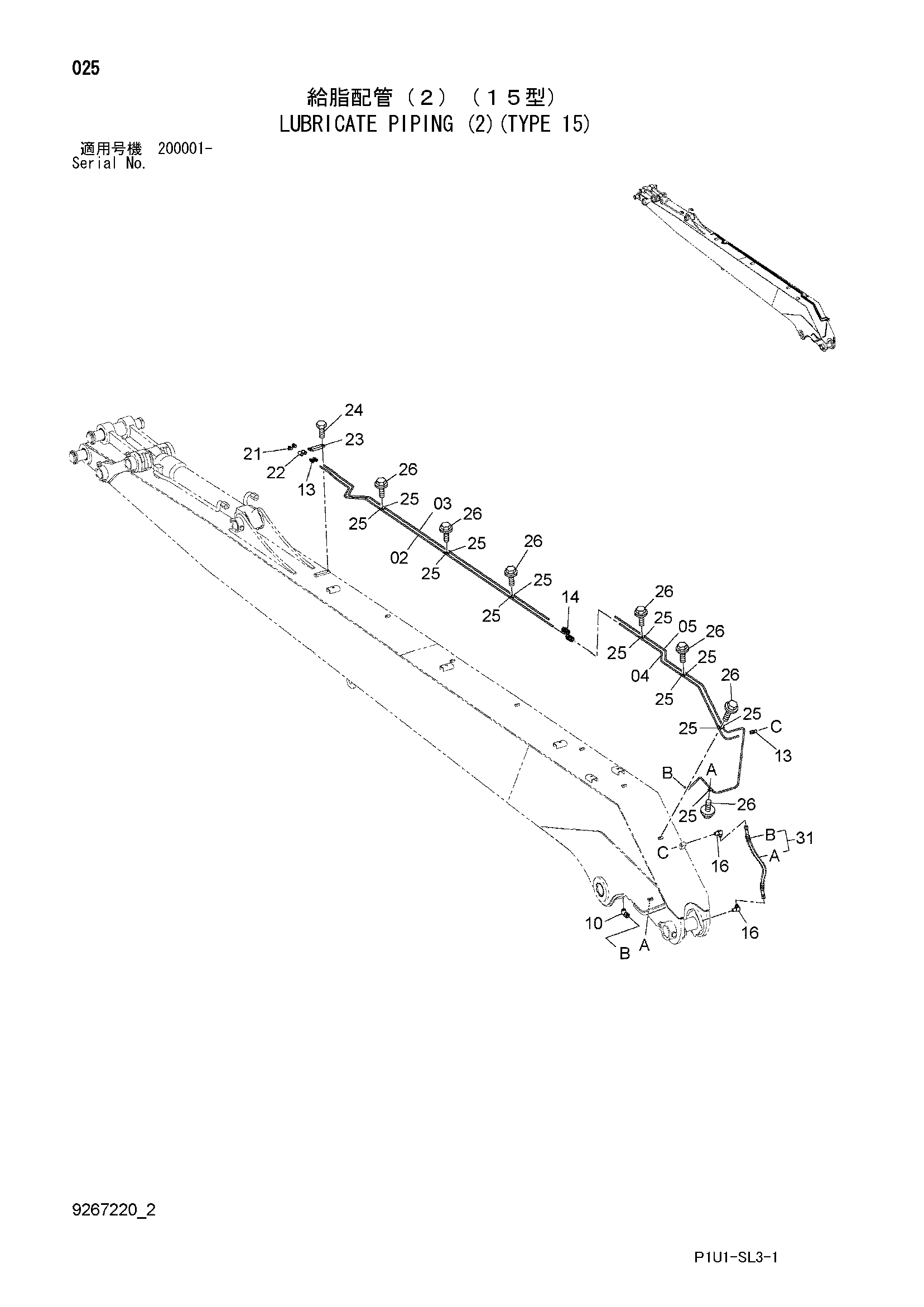

Заводская схема «Трубопроводы системы смазки (2)(тип 15)» для HITACHI ZX200-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3035724 | Трубка | 1 |
| 03 | 3035725 | Трубка | 1 |
| 04 | 3059129 | Трубка | 1 |
| 05 | 3076186 | Трубка | 1 |
| 10 | 4130174 | Штуцер трубки | 1 |
| 13 | 4130169 | Штуцер трубки | 3 |
| 14 | 4130192 | Штуцер трубки | 2 |
| 16 | 4154656 | Угловой штуцер | 2 |
| 21 | J75581 | Пресс-маслёнка | 2 |
| 22 | 4060162 | Адаптер | 2 |
| 23 | 4054024 | Хомут | 1 |
| 24 | J901040 | Болт | 2 |
| 25 | 4000854 | Зажим трубка | 13 |
| 26 | J260612 | Болт с шайбой | 7 |
| 26A | J900612 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 31 | 9204808 | Шланг в сборе | 1 |
| 31A | 4213825 | Нейлоновый шланг | 1 |
| 31B | 4395984 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
