Гидроножницы (2) — HITACHI ZX200

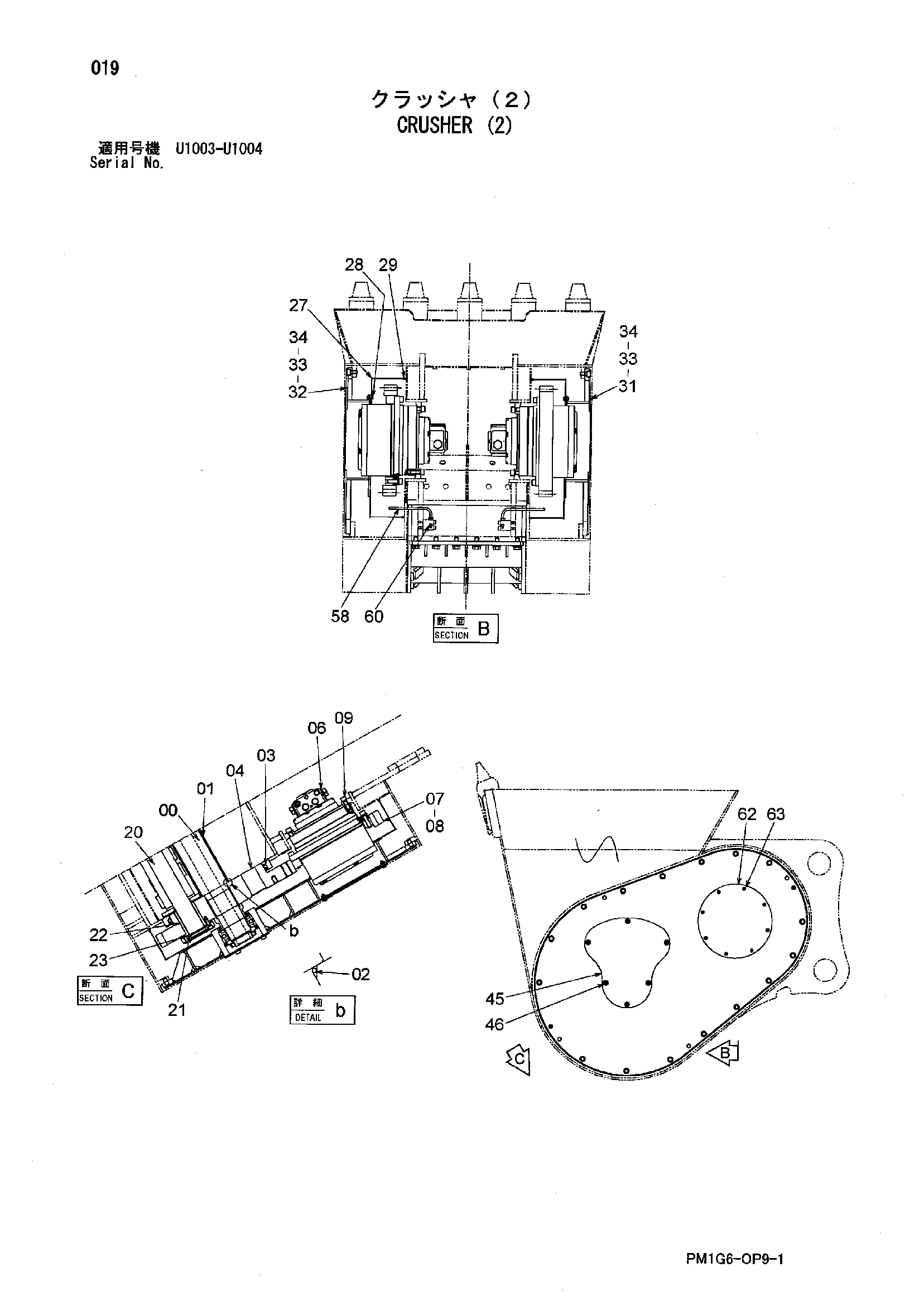

Заводская схема «Гидроножницы (2)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046257 | Вал | 1 |
| 01 | 4616128 | Трубка | 1 |
| 02 | 4616129 | Уплотнительное кольцо | 2 |
| 03 | 4616126 | Пылезащитное уплотнение | 2 |
| 04 | 7046256 | Шестерня | 2 |
| 06 | 4616133 | Гидромотор | 2 |
| 07 | 3101429 | Шестерня | 2 |
| 08 | J781665 | Болт с внутренним шестигранником | 54 |
| 09 | J781645 | Болт с внутренним шестигранником | 40 |
| 20 | 3101428 | Вал | 4 |
| 21 | 954442 | Стопорное кольцо | 16 |
| 22 | 4616152 | Втулка | 8 |
| 23 | 4616131 | Уплотнительное кольцо | 8 |
| 27 | 7047090 | Крышка | 2 |
| 28 | J781020 | Болт с внутренним шестигранником | 16 |
| 29 | 4616134 | Уплотнение | 2 |
| 31 | 6022954 | Крышка боковой (левый) | 1 |
| 32 | 6022955 | Крышка боковой (правый) | 1 |
| 33 | 4616127 | Установочный штифт | 4 |
| 34 | J781630 | Болт с внутренним шестигранником | 32 |
| 45 | 9762031 | Крышка | 2 |
| 46 | J780812 | Болт с внутренним шестигранником | 12 |
| 58 | 4624244 | Трубка | 2 |
| 60 | J75581 | Пресс-маслёнка | 2 |
| 62 | 4630897 | Крышка | 2 |
| 63 | J780825 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
