Стрела дампинг система <200, E, H, K> — HITACHI ZX200

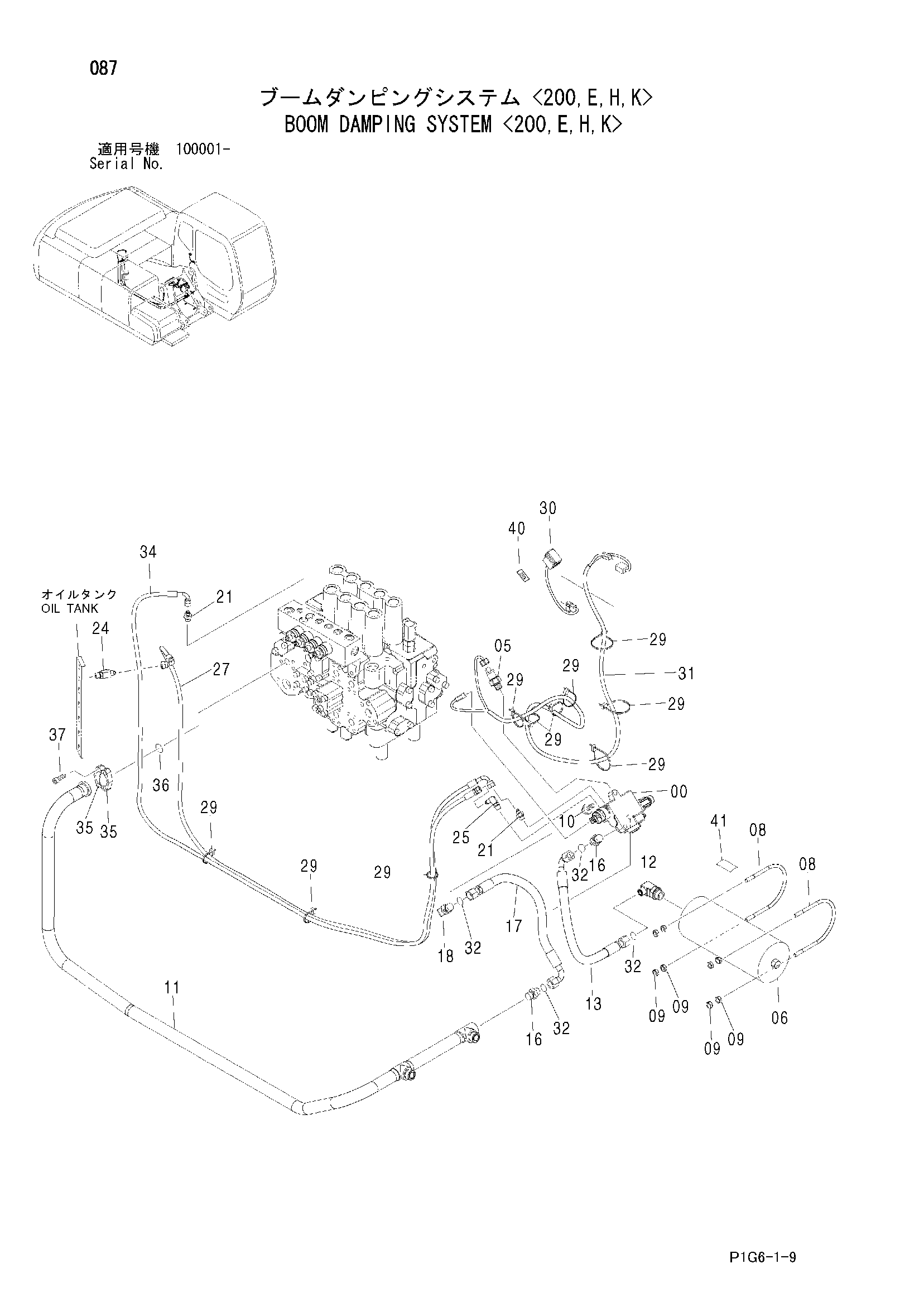

Заводская схема «Стрела дампинг система <200, E, H, K>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340737 | Электромагнитный клапан | 1 |
| 05 | 4436271 | Датчик давления | 1 |
| 05A | 4365826 | Уплотнительное кольцо | 1 |
| 06 | 4361883 | Гидроаккумулятор | 1 |
| 08 | 4349533 | U-образный болт | 2 |
| 09 | J950010 | Гайка | 8 |
| 10 | J011040 | Болт с шайбой | 2 |
| 10 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 11 | 8079793 | Трубка | 1 |
| 12 | A853364 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4347526 | Шланг | 1 |
| 16 | A853144 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4359143 | Шланг | 1 |
| 18 | A853344 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852122 | Адаптер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852422 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852322 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4456361 | Пластиковый шланг | 1 |
| 29 | 4055312 | Ленточный зажим | 10 |
| 30 | 4352949 | Выключатель | 1 |
| 31 | 3088986 | Жгут проводов | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 4 |
| 34 | 4456360 | Пластиковый шланг | 1 |
| 35 | 962453 | Разъёмный фланец | 2 |
| 36 | 966993 | Уплотнительное кольцо | 1 |
| 37 | J781030 | Болт с внутренним шестигранником | 4 |
| 40 | 4451015 | Информационная табличка | 1 |
| 41 | 4418406 | Предупреждающая табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
