Гидроцилиндр. роликовый — HITACHI ZX200

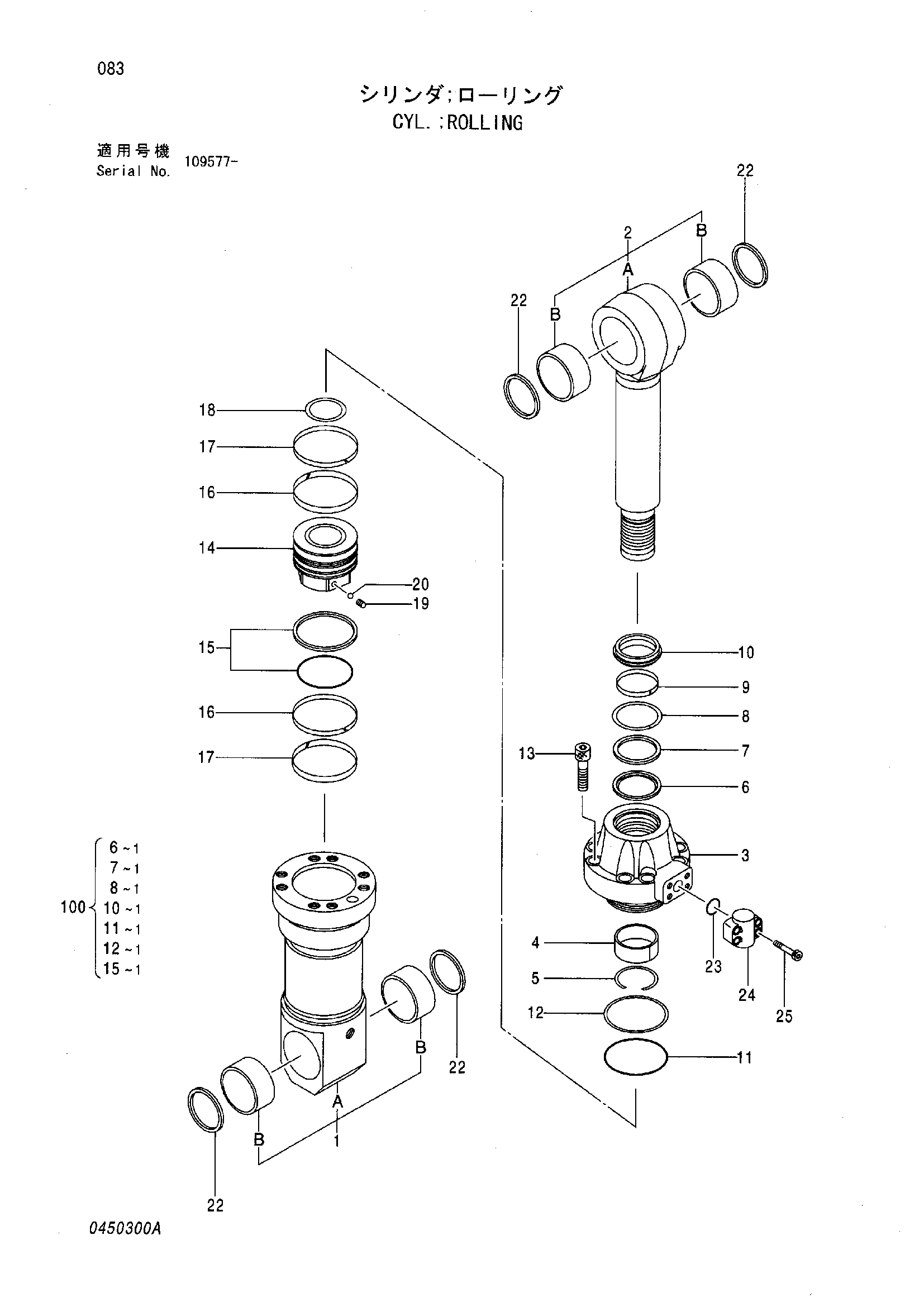

Заводская схема «Гидроцилиндр. роликовый» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4391777 | Гидроцилиндр. роликовый | 1 | |
| 1 | 0450301 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0450302 | Втулка пальца | 2 |
| 2 | 0450303 | Шток поршня в сборе | 1 |
| 2B | 0450302 | Втулка пальца | 2 |
| 3 | 0450304 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0309205 | Кольцо | 1 |
| 7 | 0127207 | U-образная манжета | 1 |
| 8 | 0236919 | Опорное кольцо | 1 |
| 9 | 0309206 | Кольцо | 1 |
| 10 | 0667406 | Грязесъёмное кольцо | 1 |
| 11 | 4033451 | Уплотнительное кольцо | 1 |
| 12 | 0237217 | Опорное кольцо | 1 |
| 13 | 0237212 | Болт с внутренним шестигранником | 8 |
| 14 | 0450305 | Поршень | 1 |
| 15 | 0237218 | Уплотнительное кольцо | 1 |
| 16 | 0387305 | Направляющее кольцо | 2 |
| 17 | 0237220 | Направляющее кольцо | 2 |
| 18 | 0450306 | Регулировочная шайба | 1 |
| 19 | 0352715 | Установочный винт | 1 |
| 20 | 0104404 | Шарик | 1 |
| 22 | 0461103 | Пылезащитное уплотнение | 4 |
| 23 | 984614 | Уплотнительное кольцо | 1 |
| 24 | 0361104 | Соединение | 1 |
| 25 | 0309020 | Болт с внутренним шестигранником | 4 |
| 100 | 4402277 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
