Опорно-поворотное устройство детали [роликовый] — HITACHI ZX200

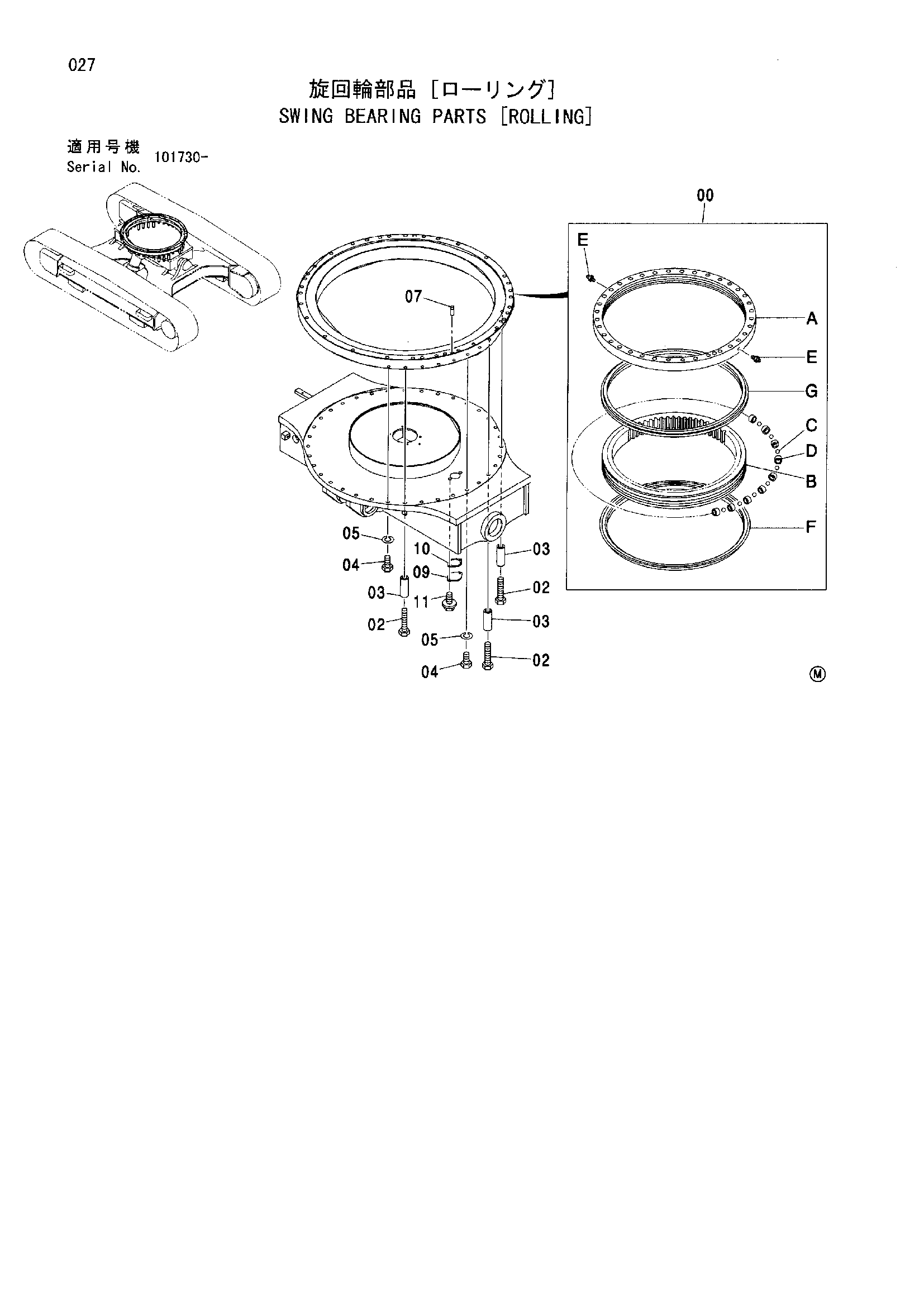

Заводская схема «Опорно-поворотное устройство детали [роликовый]» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Опорно-поворотное устройство детали [роликовый] HITACHI ZX200](/catalog-drawings/75/750a923a-1db7-4ecf-9b1b-5dacd6ea76f8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 9169646 | Опорно-поворотное устройство | 1 |
| 00C | 4355728 замена: 4428919 | Шарик | 121 |
| 00C | 4428919 | Шарик | 121 |
| 00D | 4127708 | Опора | 121 |
| 00E | J75481 | Пресс-маслёнка | 2 |
| 00F | 4188065 | Уплотнение | 1 |
| 00G | 4188066 | Уплотнение | 1 |
| 02 | 4391904 | Болт | 16 |
| 03 | 4182249 | Проставка | 16 |
| 04 | 4391902 | Болт | 20 |
| 05 | J257220 | Пружинная шайба | 20 |
| 07 | 4425980 | Установочный штифт | 1 |
| 09 | 4128863 | Пластина | 1 |
| 10 | 4272297 | Манжета | 1 |
| 11 | J011025 | Болт с шайбой | 2 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 11 | J271025 замена: J222010 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
