Слидинг трубопроводы <225> — HITACHI ZX200

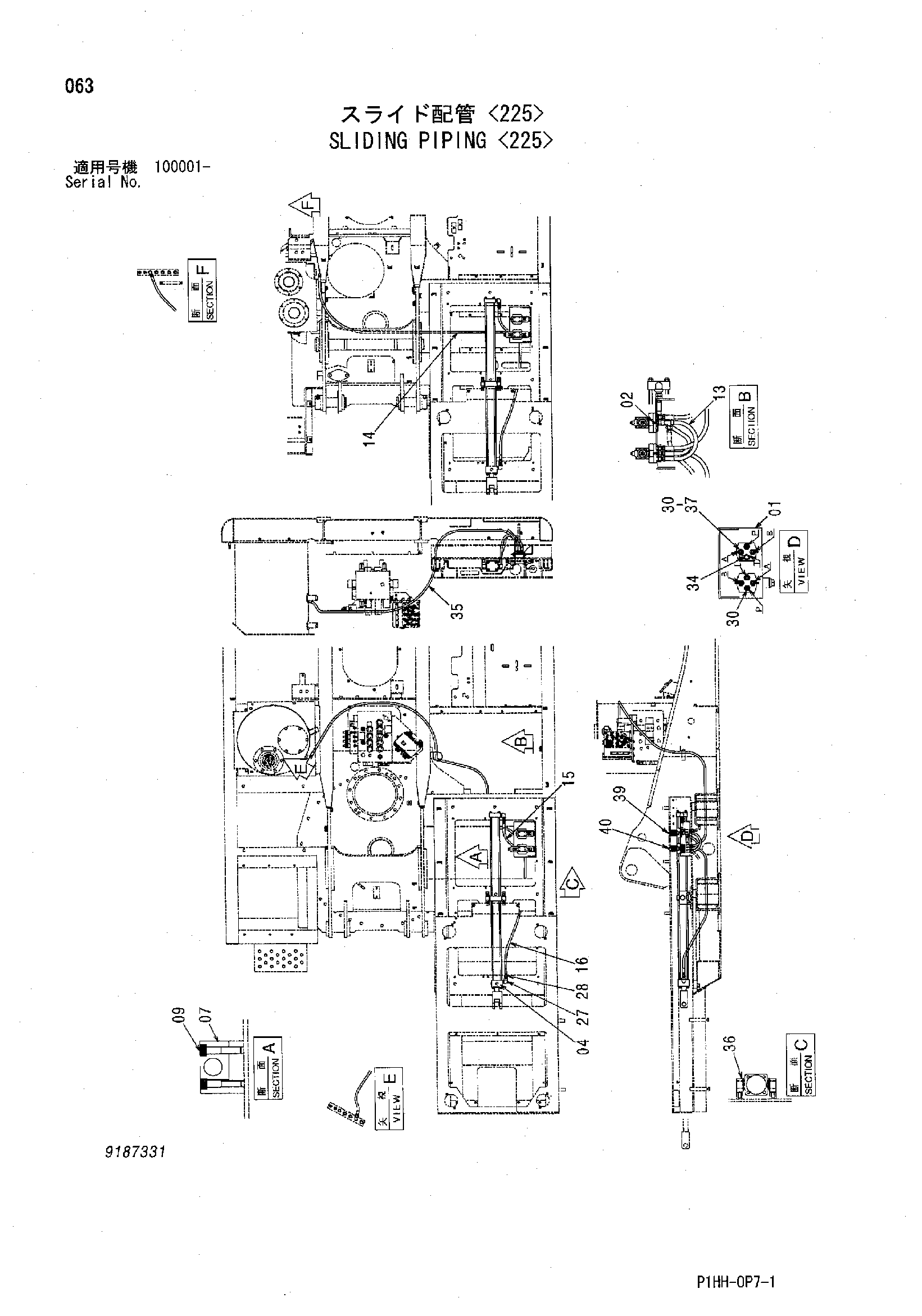

Заводская схема «Слидинг трубопроводы <225>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9753389 | Кронштейн | 1 |
| 02 | M340620 | Болт с внутренним шестигранником | 4 |
| 04 | 4432430 | Гидроцилиндр | 1 |
| 07 | 4425609 | Кронштейн | 2 |
| 09 | 4641464 | Болт с внутренним шестигранником | 4 |
| 13 | 4390224 | Шланг | 1 |
| 14 | 4367014 | Шланг | 1 |
| 15 | 4290175 | Шланг | 1 |
| 16 | 4610850 | Шланг | 1 |
| 27 | 94-0632 | Угловой штуцер | 2 |
| 28 | 4215651 | Адаптер | 2 |
| 30 | A852133 | Адаптер | 7 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A885003 | Пробка | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4428851 | Шланг | 1 |
| 36 | 4621079 | Регулировочная шайба 3.2mm | 2 |
| 37 | 4239976 | Унион S | 1 |
| 39 | 4358791 | Электромагнитный клапан | 1 |
| 40 | 4601744 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
