Хомут рукоять — HITACHI ZX200

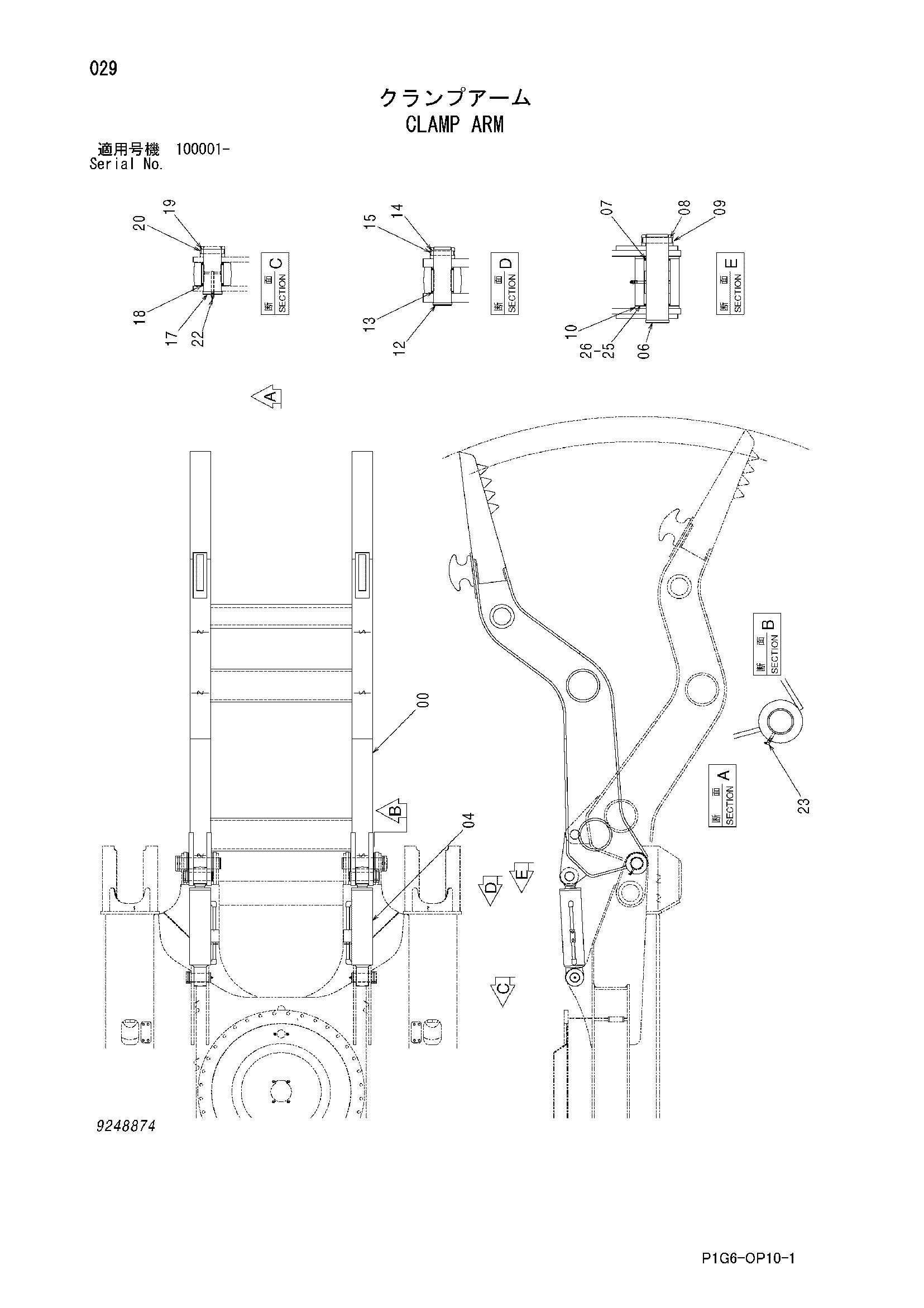

Заводская схема «Хомут рукоять» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048048 | Рукоять | 1 |
| 00A | 6021147 | Рукоять | 1 |
| 00B | 4457986 | Проставка | 2 |
| 00C | 4141037 | Втулка | 4 |
| 04 | 4623401 | Гидроцилиндр | 2 |
| 04 | 4654229 | Гидроцилиндр | 2 |
| 06 | 3092415 | Палец | 2 |
| 07 | 4067902 | Пылезащитное уплотнение | 4 |
| 08 | 4185496 | Палец | 2 |
| 09 | 4098712 | Кольцо | 2 |
| 10 | 4456847 | Проставка | 4 |
| 12 | 3022288 | Палец | 2 |
| 13 | 4065687 | Пылезащитное уплотнение | 4 |
| 14 | 4065689 | Палец | 2 |
| 15 | 4065688 | Кольцо | 2 |
| 17 | 3028959 | Палец | 2 |
| 18 | 4065687 | Пылезащитное уплотнение | 4 |
| 19 | 4065689 | Палец | 2 |
| 20 | 4065688 | Кольцо | 2 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 23 | J75581 | Пресс-маслёнка | 2 |
| 25 | 4114816 | Регулировочная шайба 2.3mm | 2 |
| 26 | 4114817 | Регулировочная шайба 1.0mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
