Обратный клапан трубопроводы — HITACHI ZX200

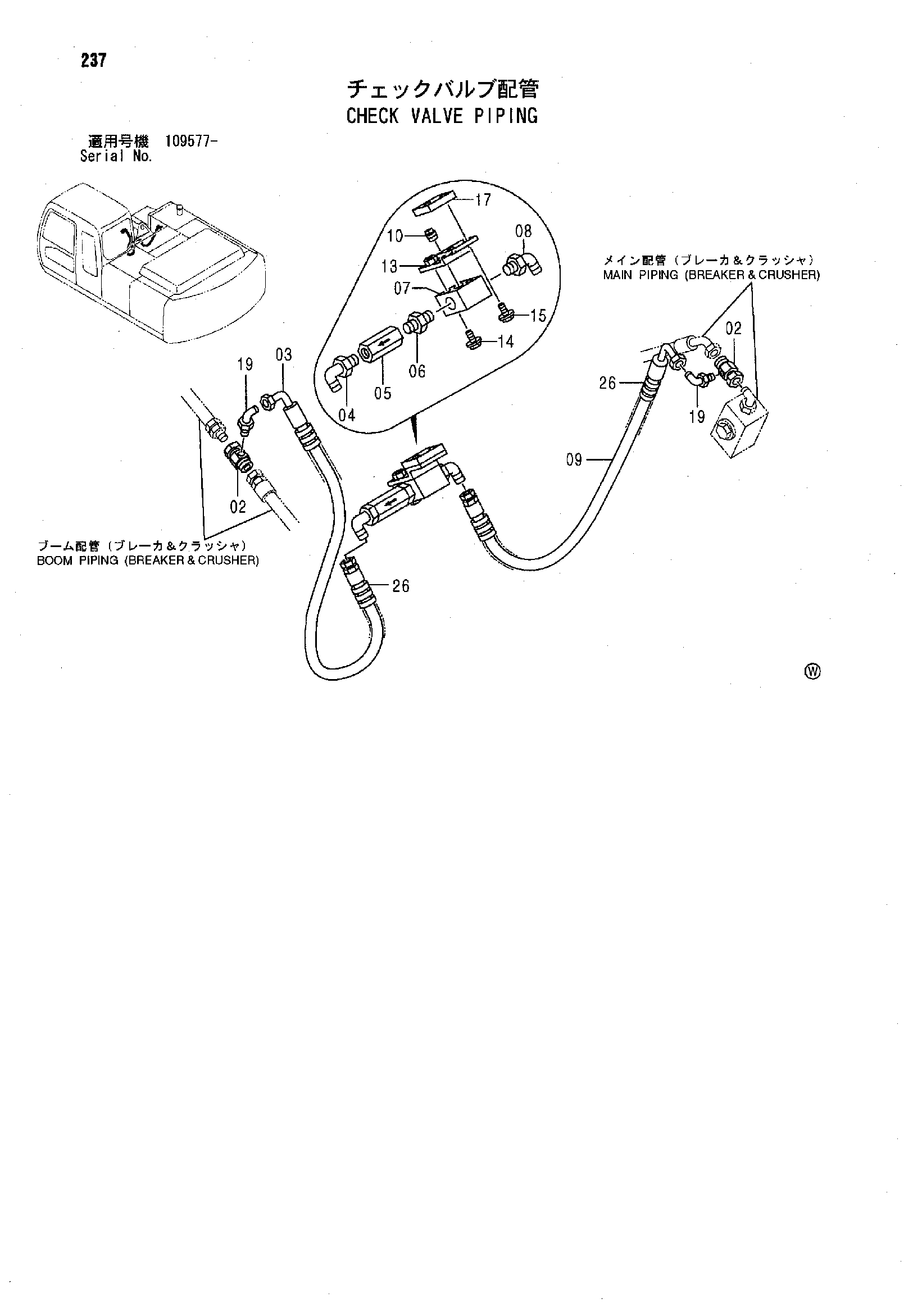

Заводская схема «Обратный клапан трубопроводы» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4381389 | Адаптер | 2 |
| 03 | 4382653 | Шланг | 1 |
| 04 | 4224412 | Угловой штуцер | 1 |
| 05 | 4322826 | Обратный клапан | 1 |
| 06 | 94-1902 | Адаптер | 1 |
| 07 | 4216289 | Запорный клапан | 1 |
| 08 | 4207744 | Угловой штуцер | 1 |
| 09 | 4254470 | Шланг | 1 |
| 10 | 94-2022 | Пробка | 1 |
| 13 | 9741607 | Кронштейн | 1 |
| 14 | J260860 | Болт с шайбой | 2 |
| 14A | J900860 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J271020 | Болт с шайбой | 2 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4315448 | Седло винта | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
