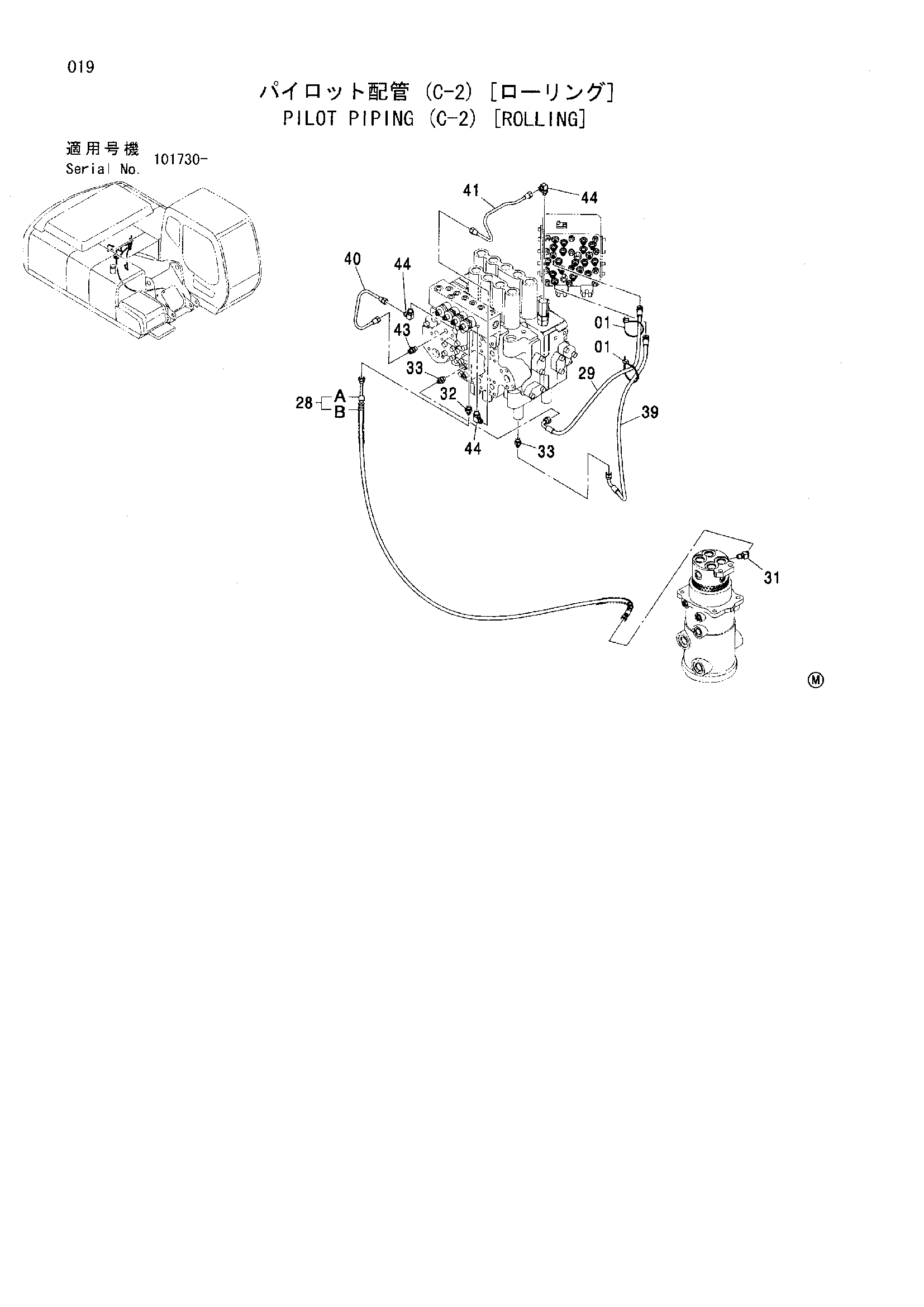

Пилотные гидролинии (C-2) [роликовый] — HITACHI ZX200
Заводская схема «Пилотные гидролинии (C-2) [роликовый]» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (C-2) [роликовый] HITACHI ZX200](/catalog-drawings/07/074b8cad-29dc-462c-893c-97f36775ee7f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055312 | Ленточный зажим | 2 |
| 28 | 9206004 | Шланг в сборе | 1 |
| 28A | 4460076 | Шланг (SI) | 1 |
| 28B | 4327293 | Защитный кожух | 2 |
| 29 | 4427111 | Пластиковый шланг (SK) | 1 |
| 31 | A852222 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852122 | Адаптер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4435036 | Пластиковый шланг (SL) | 1 |
| 40 | 4452044 | Трубка | 1 |
| 41 | 4452045 | Трубка | 1 |
| 43 | 4255304 | Штуцер трубки | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4293950 | Угловой штуцер | 3 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
