Кронштейн <200, 225USR> — HITACHI ZX200

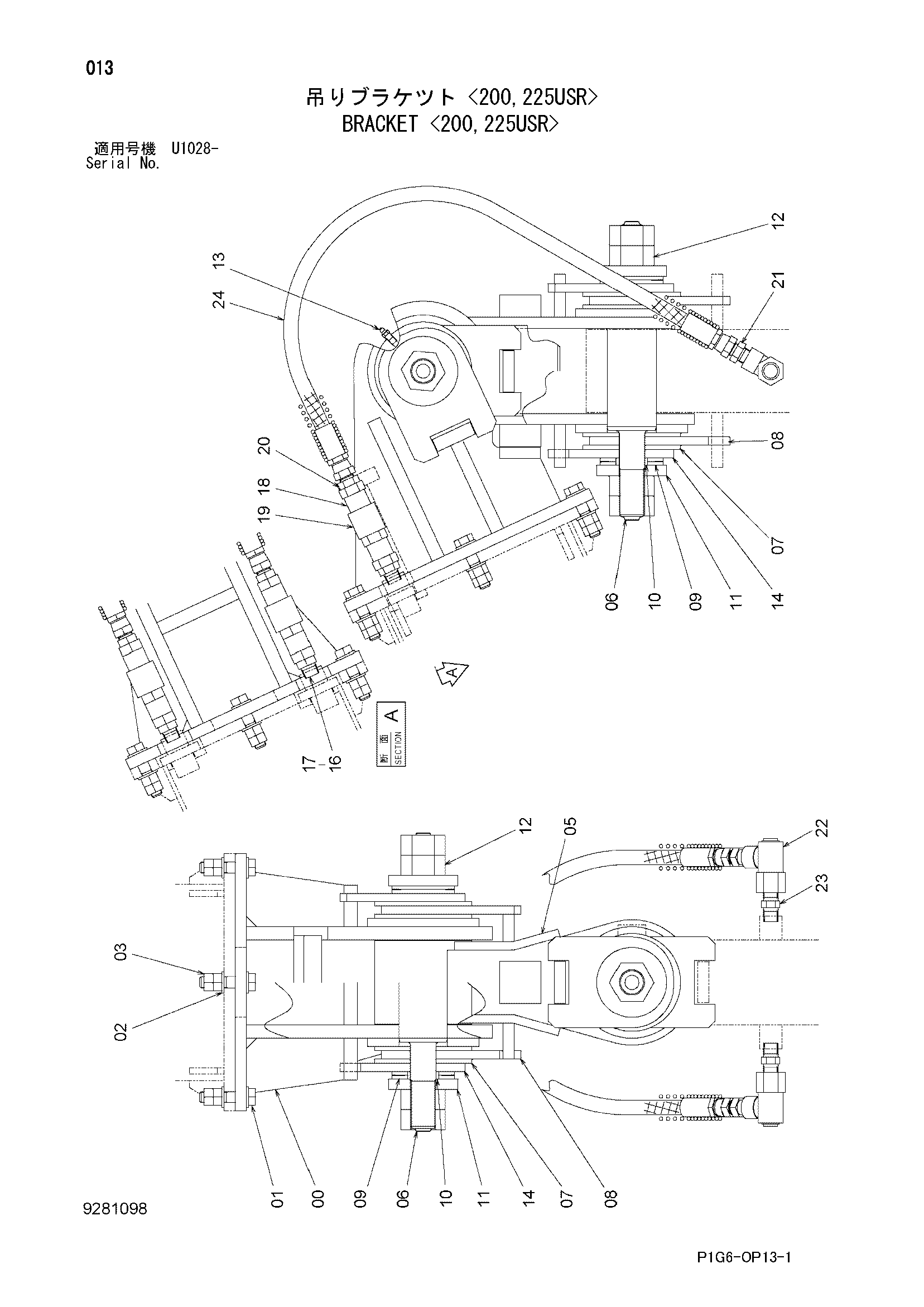

Заводская схема «Кронштейн <200, 225USR>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1032975 | Кронштейн | 1 |
| 01 | J931670 | Болт | 8 |
| 02 | A590116 | Плоская шайба | 16 |
| 03 | J950016 | Гайка | 16 |
| 05 | 2052515 | Кронштейн | 1 |
| 06 | 3105433 | Палец | 2 |
| 07 | 492640 | Дисковый | 8 |
| 08 | 3105372 | Рычаг | 4 |
| 09 | 492643 | Пружина флусх | 8 |
| 10 | 492644 | Проставка | 4 |
| 11 | 492645 | Сиденье | 4 |
| 12 | J952036 | Гайка | 8 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 14 | 4653432 | Рычаг | 4 |
| 16 | 4224850 | Адаптер | 2 |
| 17 | 4506418 | Уплотнительное кольцо | 2 |
| 18 | 4455879 | Самоуплотняющееся соединение | 2 |
| 19 | 4455878 | Самоуплотняющееся соединение | 2 |
| 20 | 4042032 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 94-1303 | Адаптер | 2 |
| 22 | 4288722 | Соединение свивел | 2 |
| 23 | 94-1703 | Адаптер | 2 |
| 24 | 4650103 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
