Пилотные гидролинии (B) [роликовый] — HITACHI ZX200

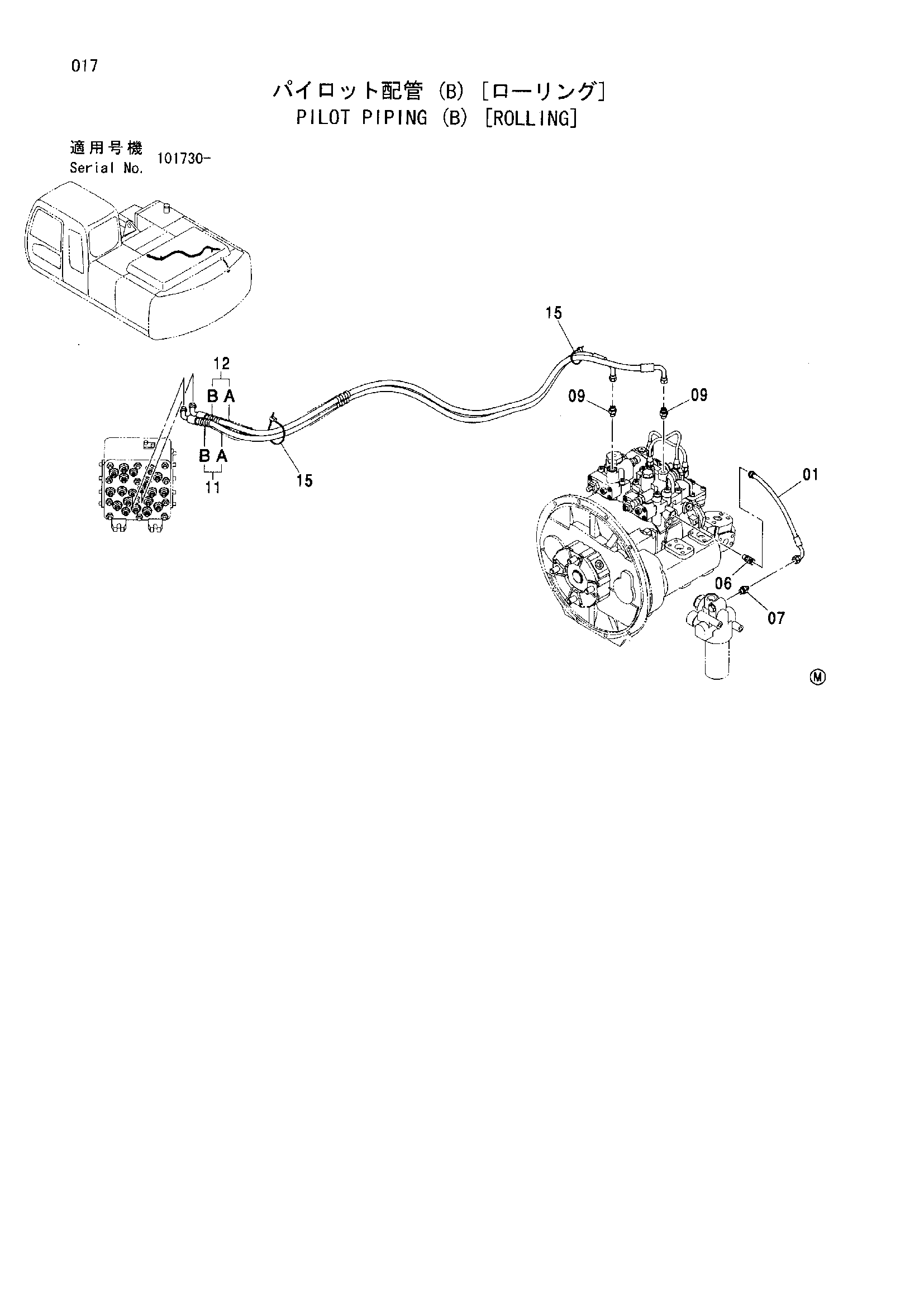

Заводская схема «Пилотные гидролинии (B) [роликовый]» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (B) [роликовый] HITACHI ZX200](/catalog-drawings/51/515e4b4e-d7fb-40f1-ab57-85fa4d8f66dd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4427359 | Шланг (PC) | 1 |
| 06 | A852222 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852123 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 9209950 | Шланг в сборе | 1 |
| 11A | 4449771 | Шланг (SA) | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 9209951 | Шланг в сборе | 1 |
| 12A | 4449772 | Шланг (SB) | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 15 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
