HSB общий трубопроводы (гидромолот, гидроножницы) — HITACHI ZX200

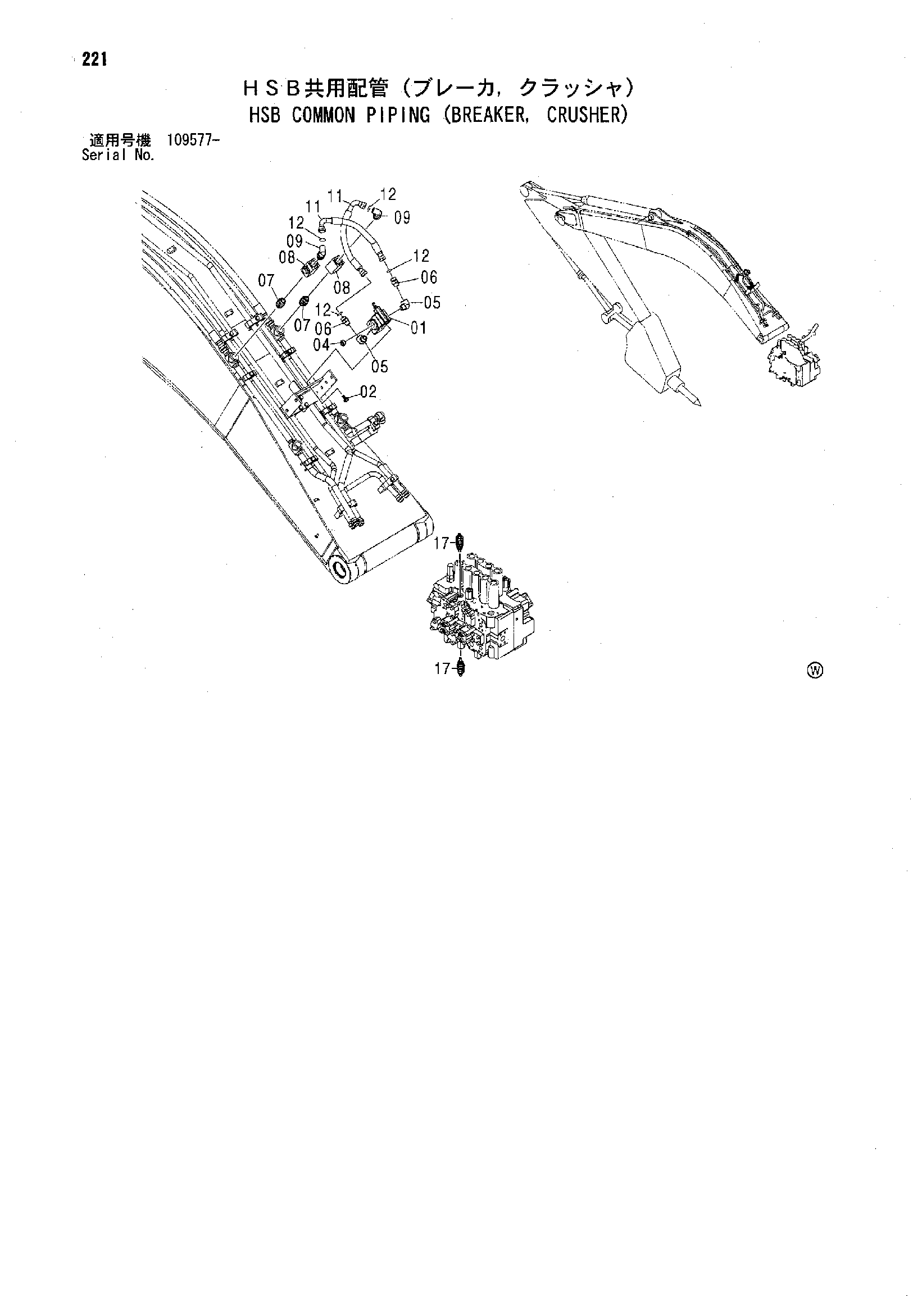

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4209158 | Предохранительный клапан | 1 |
| 02 | J260820 | Болт с шайбой | 3 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 94-2014 | Пробка | 1 |
| 05 | 94-0633 | Угловой штуцер | 2 |
| 06 | 4208967 | Адаптер | 2 |
| 07 | 4436616 | Адаптер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 2 |
| 08 | 4432055 | Запорный клапан | 2 |
| 09 | A853386 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4208454 | Шланг | 2 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 17 | 4309832 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
