Роликовый трубопроводы — HITACHI ZX200

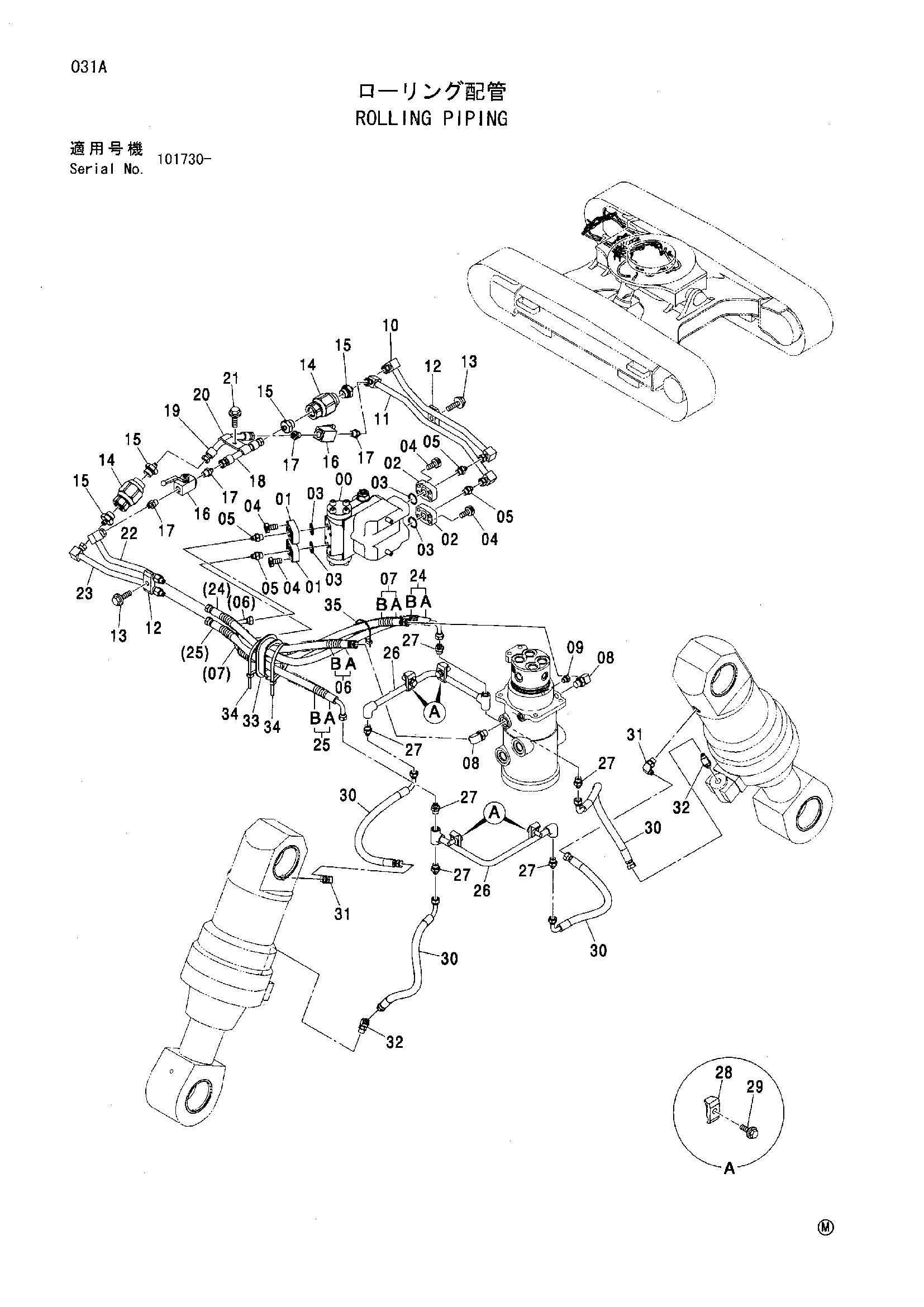

Заводская схема «Роликовый трубопроводы» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9166131	Тормозной клапан	1
01	4401832	Фланец	2
02	4403135	Фланец	2
03	A811030	Уплотнительное кольцо	4
04	J781025	Болт с внутренним шестигранником	16
05	A852133	Адаптер	4
05A	4509180	Уплотнительное кольцо	1
06	9164473	Шланг в сборе	1
06A	4391958	Шланг	1
06B	4327293	Защитный кожух	1
07	9164474	Шланг в сборе	1
07A	4386558	Шланг	1
07B	4327293	Защитный кожух	1
08	A852343	Угловой штуцер	2
08A	4506418	Уплотнительное кольцо	1
09	A885002	Пробка	1
09A	957366	Уплотнительное кольцо	1
10	8085492	Трубка	1
11	8085493	Трубка	1
12	4189858	Хомут трубки	2
13	J011250	Болт с шайбой	2
13	J271250 замена: J901250	Болт с шайбой	2
13	J271250 замена: J222012	Болт с шайбой	2
14	4215142	Клапан словретур	2
15	4380616	Адаптер	4
16	4336087	Запорный клапан	2
17	4215650	Адаптер	4
18	9757395	Трубка	1
19	9757407	Трубка	1
20	4050667	Хомут трубки	1
21	J011045	Болт с шайбой	1
21	J271045 замена: J901045	Болт с шайбой	1
21	J271045 замена: J222010	Болт с шайбой	1
22	8085494	Трубка	1
23	8085495	Трубка	1
24	9205892	Шланг в сборе	1
24A	4461021	Шланг	1
24B	4327293	Защитный кожух	2
25	9205893	Шланг в сборе	1
25A	4282052	Шланг	1
25B	4327293	Защитный кожух	2
26	8070188	Трубка	2
27	A852133	Адаптер	6
27A	4509180	Уплотнительное кольцо	1
28	4190124	Хомут трубки	4
29	J011240	Болт с шайбой	4
29	J271240 замена: J901240	Болт с шайбой	4
29	J271240 замена: J222012	Болт с шайбой	4
30	4461023	Шланг	4
31	A852333	Угловой штуцер	2
31A	4509180	Уплотнительное кольцо	1
32	A852233	Угловой штуцер	2
32A	4509180	Уплотнительное кольцо	1
33	4259604	Резиновая втулка	1
34	4121859	Ленточный зажим	2
35	4055312	Ленточный зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
