Пилотные гидролинии (PTO/V, поток производительность селектор) — HITACHI ZX200

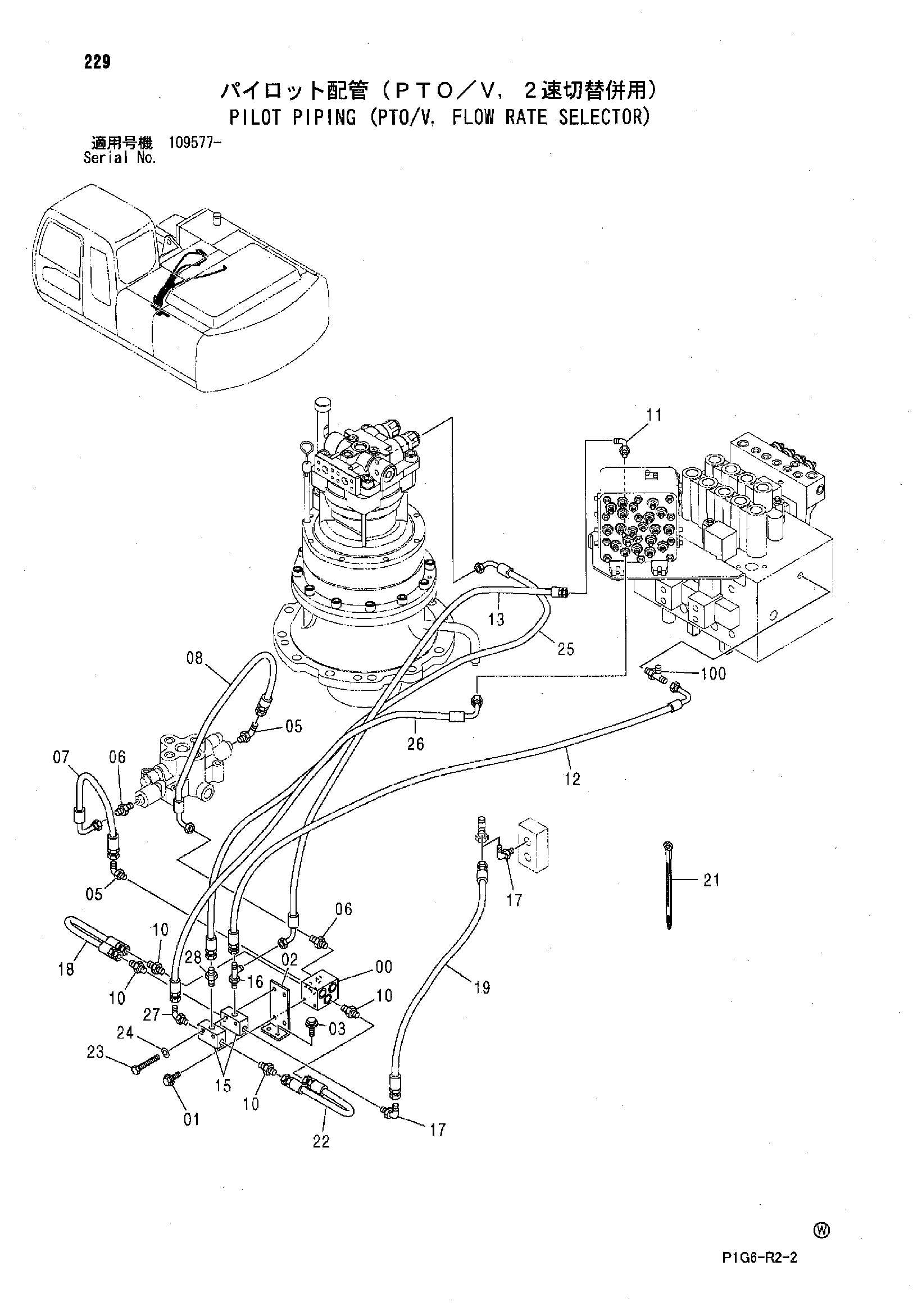

Заводская схема «Пилотные гидролинии (PTO/V, поток производительность селектор)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 9756109 | Кронштейн | 1 |
| 03 | J260825 | Болт с шайбой | 2 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | A852332 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4452041 | Шланг | 1 |
| 08 | 4400481 | Шланг | 1 |
| 10 | A852122 | Адаптер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4346096 | Унион S | 1 |
| 12 | 4452042 | Шланг | 1 |
| 13 | 4452043 | Шланг | 1 |
| 15 | 4203447 | Челночный клапан | 2 |
| 16 | A852422 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4452035 | Шланг | 1 |
| 19 | 4452037 | Шланг | 1 |
| 21 | 4055312 | Ленточный зажим | 10 |
| 22 | 4452733 | Шланг | 1 |
| 23 | J900890 | Болт | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | 4469357 | Шланг | 1 |
| 26 | 4469358 | Шланг | 1 |
| 27 | A852323 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852123 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 100 | A852422 | Тройник | 1 |
| 100A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
