Верхний рама трубопроводы (наклон тип)<330><GB80RT> — HITACHI ZX200

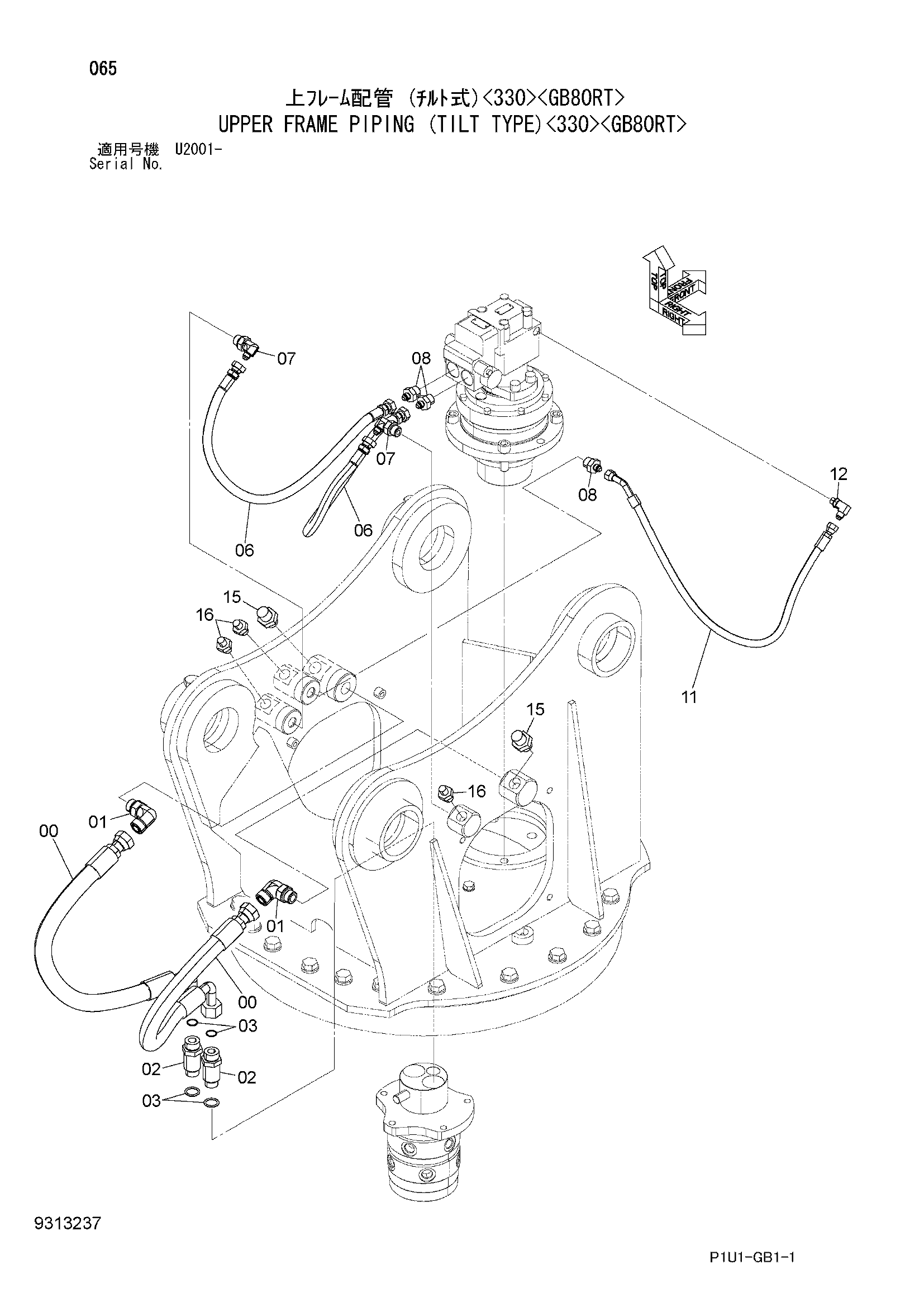

Заводская схема «Верхний рама трубопроводы (наклон тип)<330><GB80RT>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9291558 | Шланг в сборе | 2 |
| 00A | 4639651 | Шланг | 1 |
| 00B | 4446406 | Защитный кожух | 1 |
| 01 | A853366 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4189539 | Адаптер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 4 |
| 06 | 9260794 | В сборе шланг | 2 |
| 06A | 4305224 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 1 |
| 07 | A852343 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852143 | Адаптер | 3 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 9227726 | Шланг в сборе | 1 |
| 11A | 4480020 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 2 |
| 12 | 4156434 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4042033 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4159158 | Адаптер | 3 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
