Стрела — HITACHI ZX200

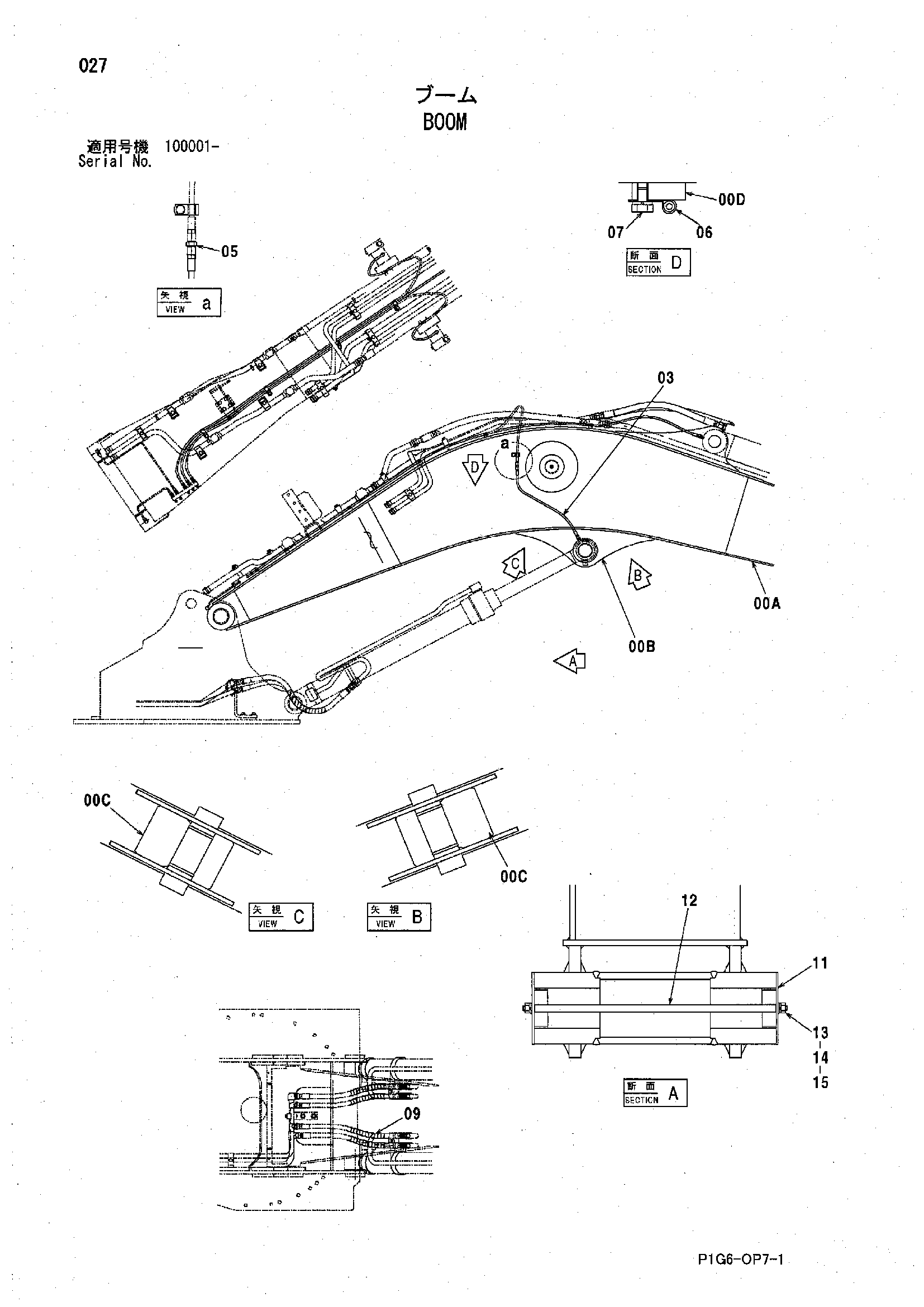

Заводская схема «Стрела» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5005993 | Стрела | 1 |
| 00B | 8084037 | Кронштейн | 1 |
| 00C | 4343308 | Пластина | 2 |
| 00D | 4195689 | Седло винта | 2 |
| 03 | 4207378 | Нейлоновый шланг | 2 |
| 05 | 4320056 | Адаптер | 2 |
| 06 | 4190261 | Зажим | 2 |
| 07 | J271016 | Болт с шайбой | 2 |
| 07A | J901016 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4327294 | Защитный кожух | 4 |
| 11 | 9756581 | Пластина | 2 |
| 12 | 4416411 | Болт | 1 |
| 13 | A590112 | Плоская шайба | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
