Передние детали — HITACHI ZX200

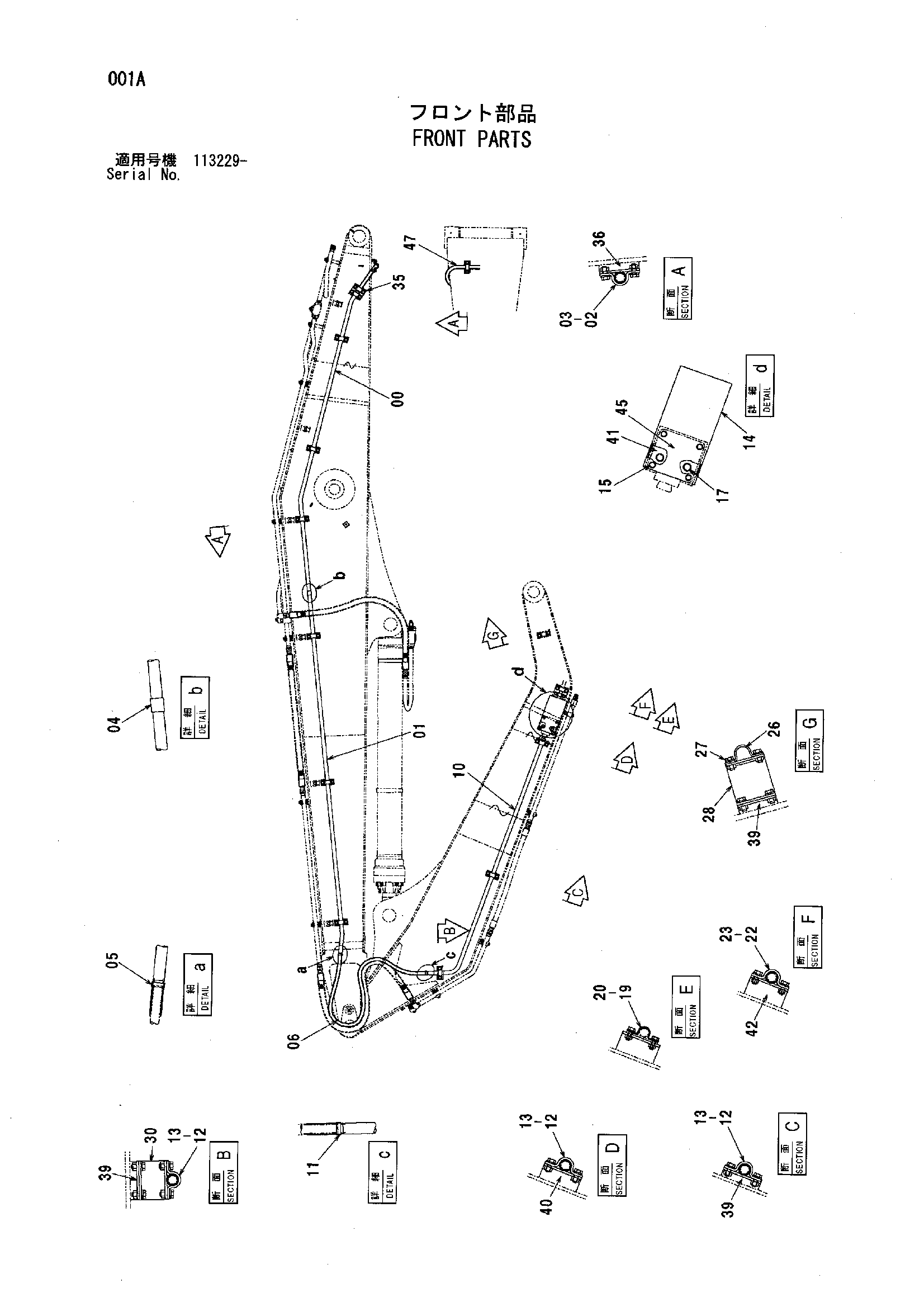

Заводская схема «Передние детали» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610151 | Трубка | 1 |
| 01 | 4610152 | Трубка | 1 |
| 02 | 4035463 | Хомут трубки | 9 |
| 03 | J271230 | Болт с шайбой | 18 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4198016 | Муфта | 1 |
| 05 | 4921052 | Втулка | 2 |
| 06 | 4061883 | Защитный кожух | 1 |
| 10 | 4641845 | Трубка | 1 |
| 11 | 4921052 | Втулка | 2 |
| 12 | 4035463 | Хомут трубки | 3 |
| 13 | J271230 | Болт с шайбой | 6 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 9739326 | Крышка | 1 |
| 15 | J260820 | Болт с шайбой | 4 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4080275 | Хомут трубки | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 4035463 | Хомут трубки | 1 |
| 23 | J271230 | Болт с шайбой | 2 |
| 23A | J901230 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4155962 | Резиновая прокладка | 1 |
| 26 | 4035463 | Хомут трубки | 1 |
| 27 | J271230 | Болт с шайбой | 4 |
| 27A | J901230 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | 9729510 | Кронштейн | 1 |
| 30 | 9739314 | Кронштейн | 1 |
| 35 | 9739408 | Кронштейн | 1 |
| 36 | 9739309 | Седло винта | 7 |
| 39 | 9739309 | Седло винта | 3 |
| 40 | 9739311 | Седло винта | 1 |
| 41 | 9739313 | Седло винта | 1 |
| 42 | 9739312 | Кронштейн | 1 |
| 45 | 4245297 | Разъём | 1 |
| 45A | 4641353 | Консент | 2 |
| 45B | 4641360 | Консент | 2 |
| 47 | 4459666 | Трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
