Гидроцилиндр. <с-кк70-80, с-кк75-72-C> — HITACHI ZX200

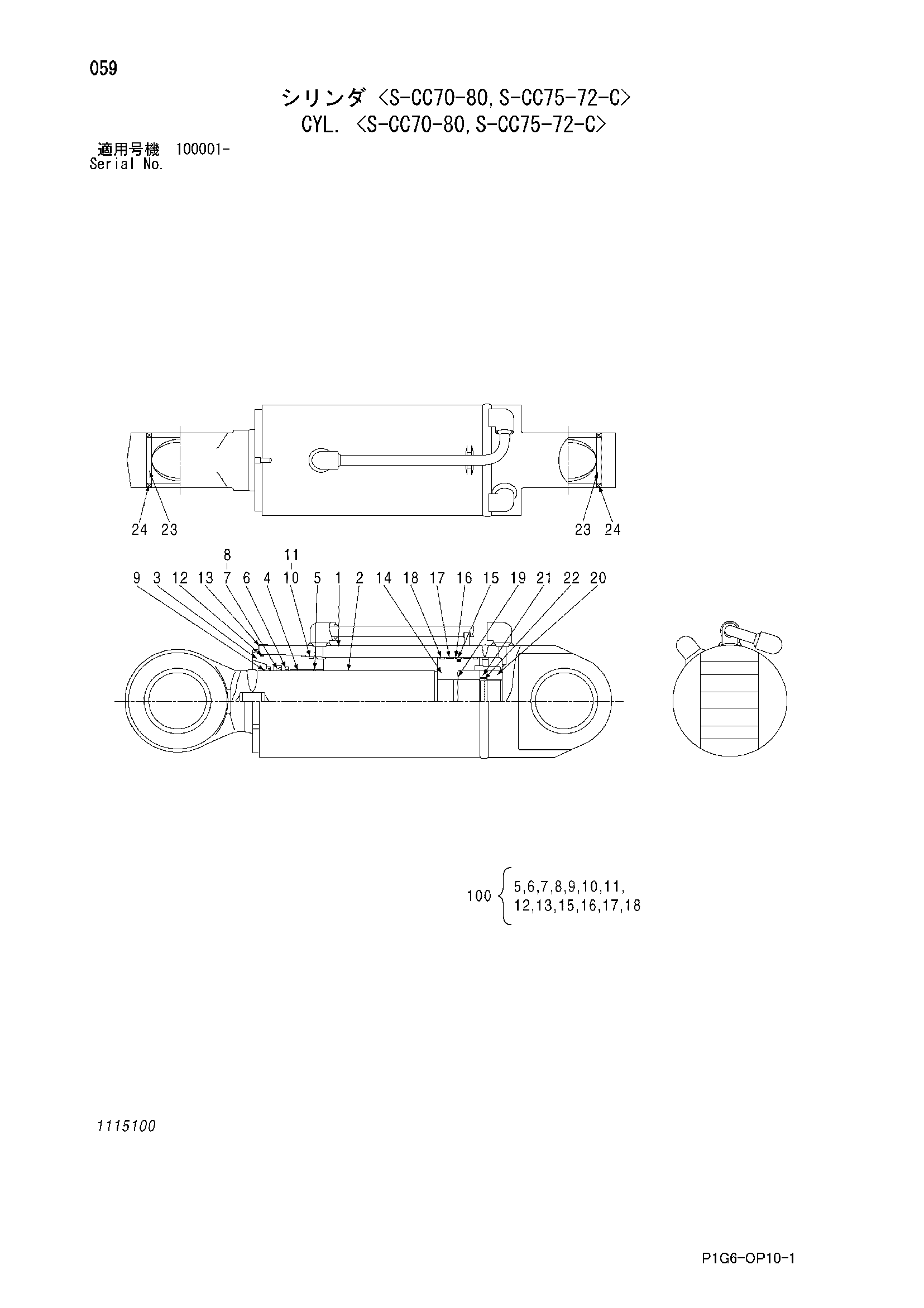

Заводская схема «Гидроцилиндр. <с-кк70-80, с-кк75-72-C>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4458895 | Гидроцилиндр | 1 | |
| 1A | 1115101 | Труба гидроцилиндра | 1 |
| 1B | 1115102 | Втулка | 1 |
| 2A | 1115103 | Шток поршня | 1 |
| 2B | 1115102 | Втулка | 1 |
| 3 | 1115104 | Головка гидроцилиндра | 1 |
| 4 | 0317404 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 1115105 | Кольцо | 1 |
| 7 | 4S00037 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0257006 | Грязесъёмное кольцо | 1 |
| 10 | A811180 | Уплотнительное кольцо | 1 |
| 11 | 1115106 | Опорное кольцо | 1 |
| 12 | A810190 | Oーкольцо | 1 |
| 13 | 1115107 | Ограничитель | 1 |
| 14 | 1115108 | Поршень | 1 |
| 15 | 0242510 | Уплотнительное кольцо | 1 |
| 16 | 1115109 | Опорное кольцо | 2 |
| 17 | 0420307 | Направляющее кольцо | 2 |
| 18 | 0242512 | Кольцо | 2 |
| 19 | 0353010 | Регулировочная шайба | 1 |
| 20 | 0353009 | Гайка | 1 |
| 21 | 0353012 | Установочный винт | 1 |
| 22 | 0353011 | Стальной шарик | 1 |
| 100 | 4672286 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
