Рукоять трубопроводы — HITACHI ZX200

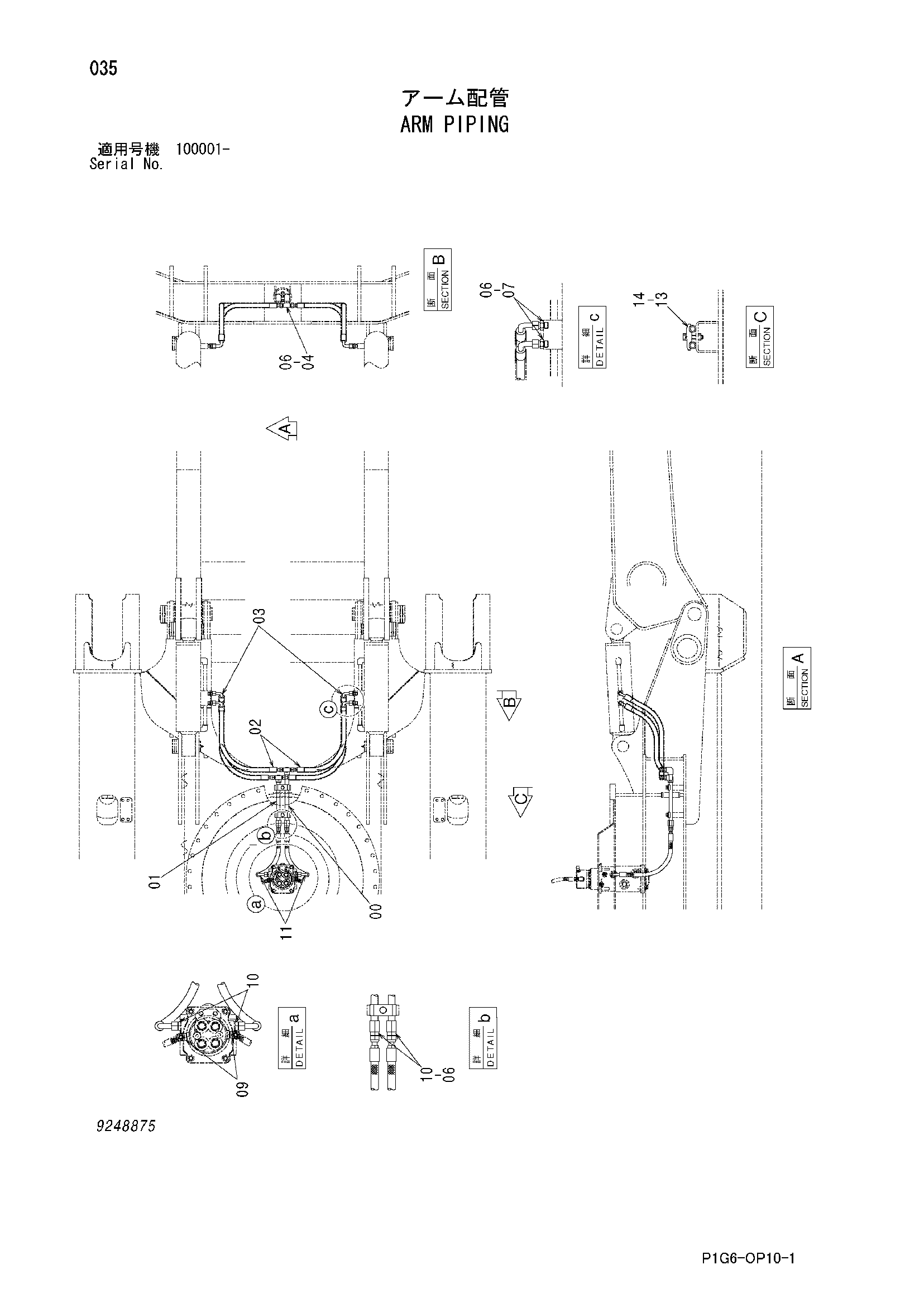

Заводская схема «Рукоять трубопроводы» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761174 | Трубка | 1 |
| 01 | 9761175 | Трубка | 1 |
| 02 | 4395931 | Шланг | 2 |
| 03 | 4374496 | Шланг | 2 |
| 04 | 4236770 | Тройник | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 12 |
| 07 | 4327303 | Адаптер | 4 |
| 07 | A853144 | Адаптер | 4 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4200471 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4189602 | Адаптер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4250065 | Шланг | 2 |
| 13 | 4189859 | Хомут трубки | 2 |
| 14 | J271255 | Болт с шайбой | 2 |
| 14A | J901255 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
