Ковш — HITACHI ZX200

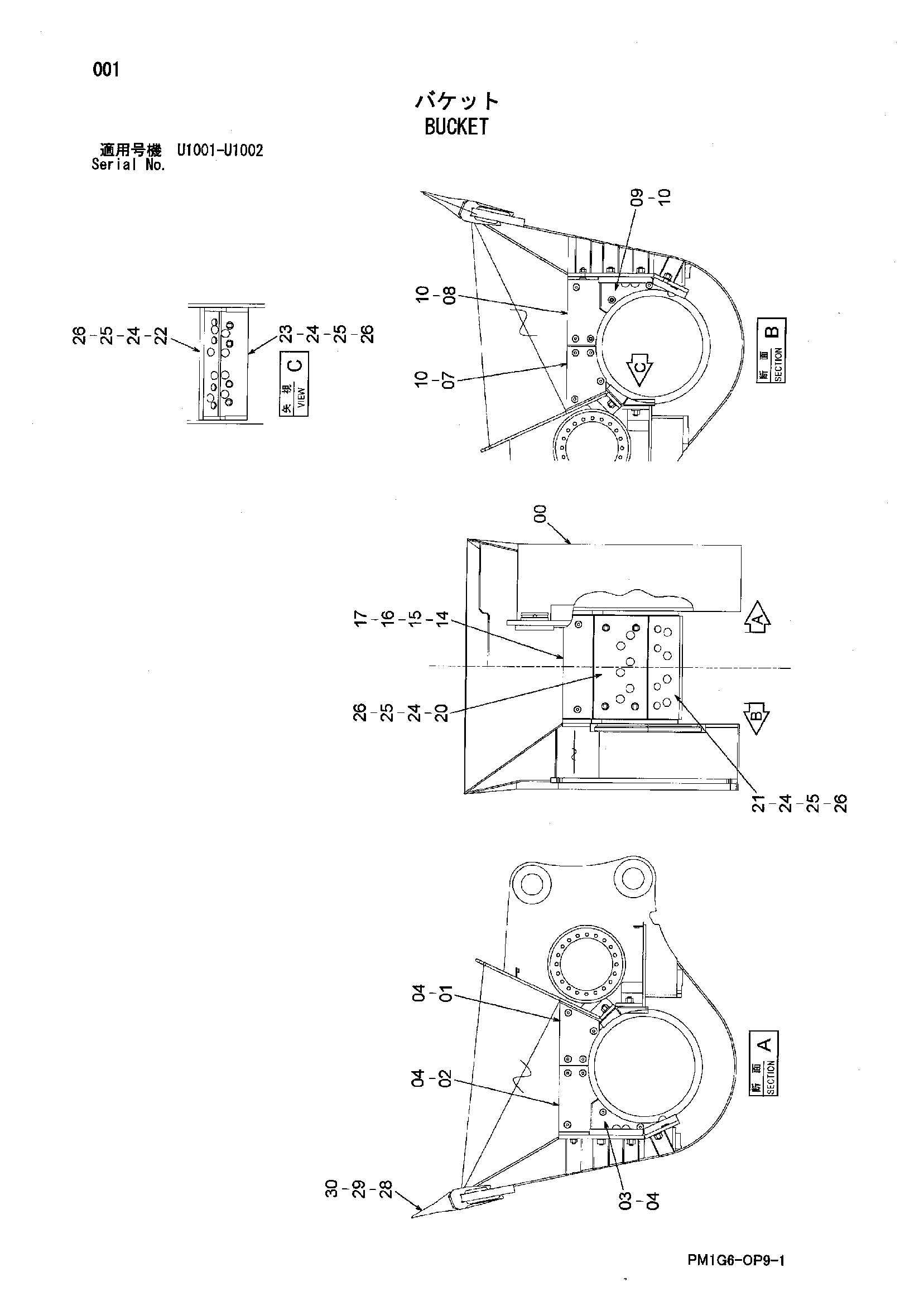

Заводская схема «Ковш» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009355 | Ковш | 1 |
| 01 | 3101415 | Линер | 1 |
| 02 | 3101416 | Линер | 1 |
| 03 | 3101417 | Линер | 1 |
| 04 | 4616125 | Болт флусх | 9 |
| 07 | 3101418 | Линер | 1 |
| 08 | 3101419 | Линер | 1 |
| 09 | 3101420 | Линер | 1 |
| 10 | 4616125 | Болт флусх | 9 |
| 14 | 3101421 | Линер | 1 |
| 15 | 4616125 | Болт флусх | 2 |
| 16 | J950016 | Гайка | 2 |
| 17 | J222016 | Шайба | 2 |
| 20 | 8096117 | Линер | 1 |
| 21 | 8096118 | Линер | 1 |
| 22 | 8096119 | Линер | 1 |
| 23 | 8096120 | Линер | 1 |
| 24 | 4184821 | Болт плуг | 16 |
| 25 | 4184822 | Гайка | 16 |
| 26 | J222020 | Шайба | 16 |
| 28 | 4427919 | Коронка зуба | 5 |
| 29 | 4501627 | Стопорный палец | 5 |
| 30 | 4501625 | Резиновый фиксатор | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
