Пилотные гидролинии (роликовый)(2) — HITACHI ZX200

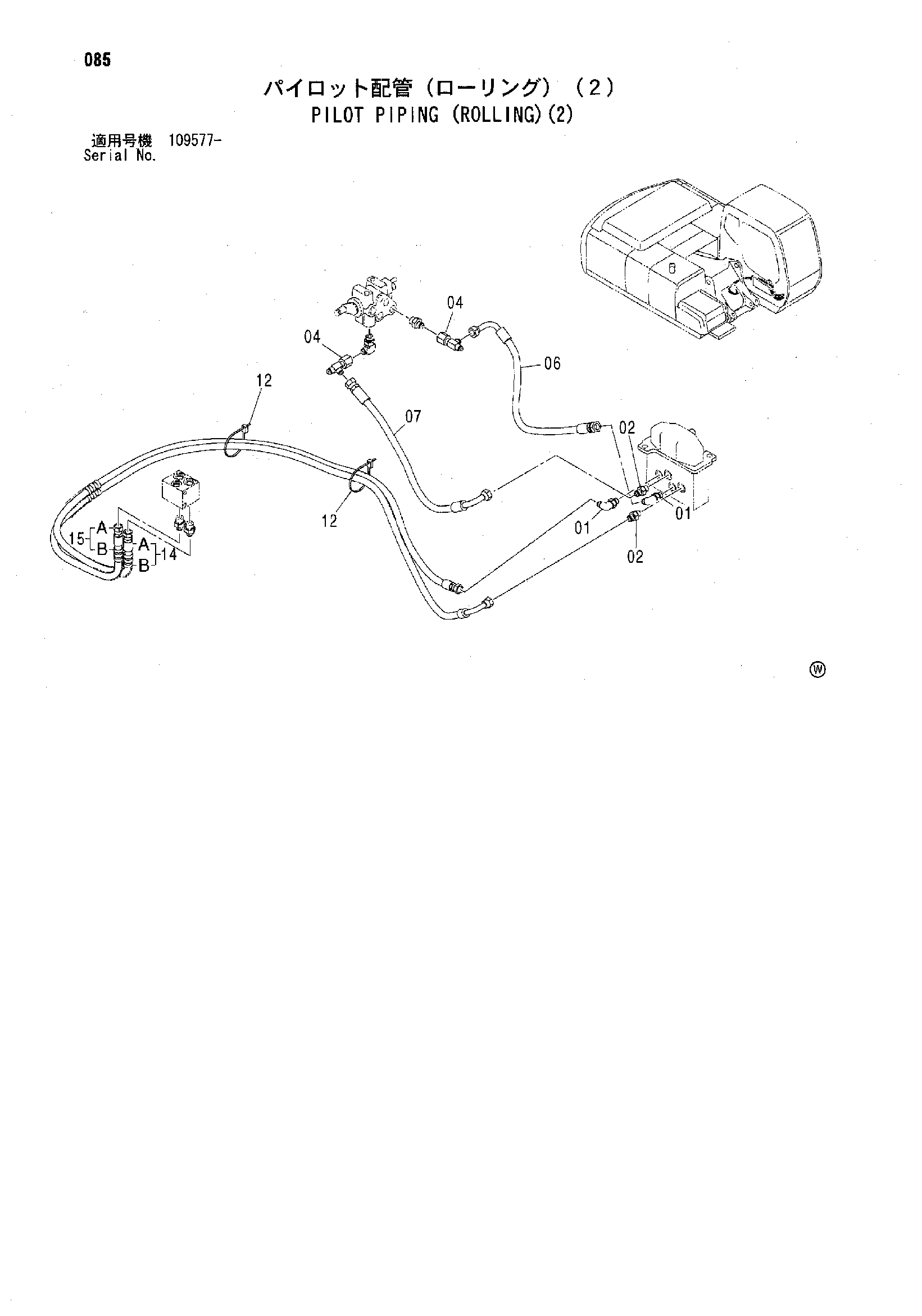

Заводская схема «Пилотные гидролинии (роликовый)(2)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4448016 | Шланг (P) | 1 |
| 07 | 4448015 | Шланг (T) | 1 |
| 12 | 4055312 | Ленточный зажим | 2 |
| 14 | 9244185 | Шланг в сборе | 1 |
| 14A | 4626672 | Шланг (1A) | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 9244184 | Шланг в сборе | 1 |
| 15A | 4626671 | Шланг (2B) | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
