Ковш — HITACHI ZX200

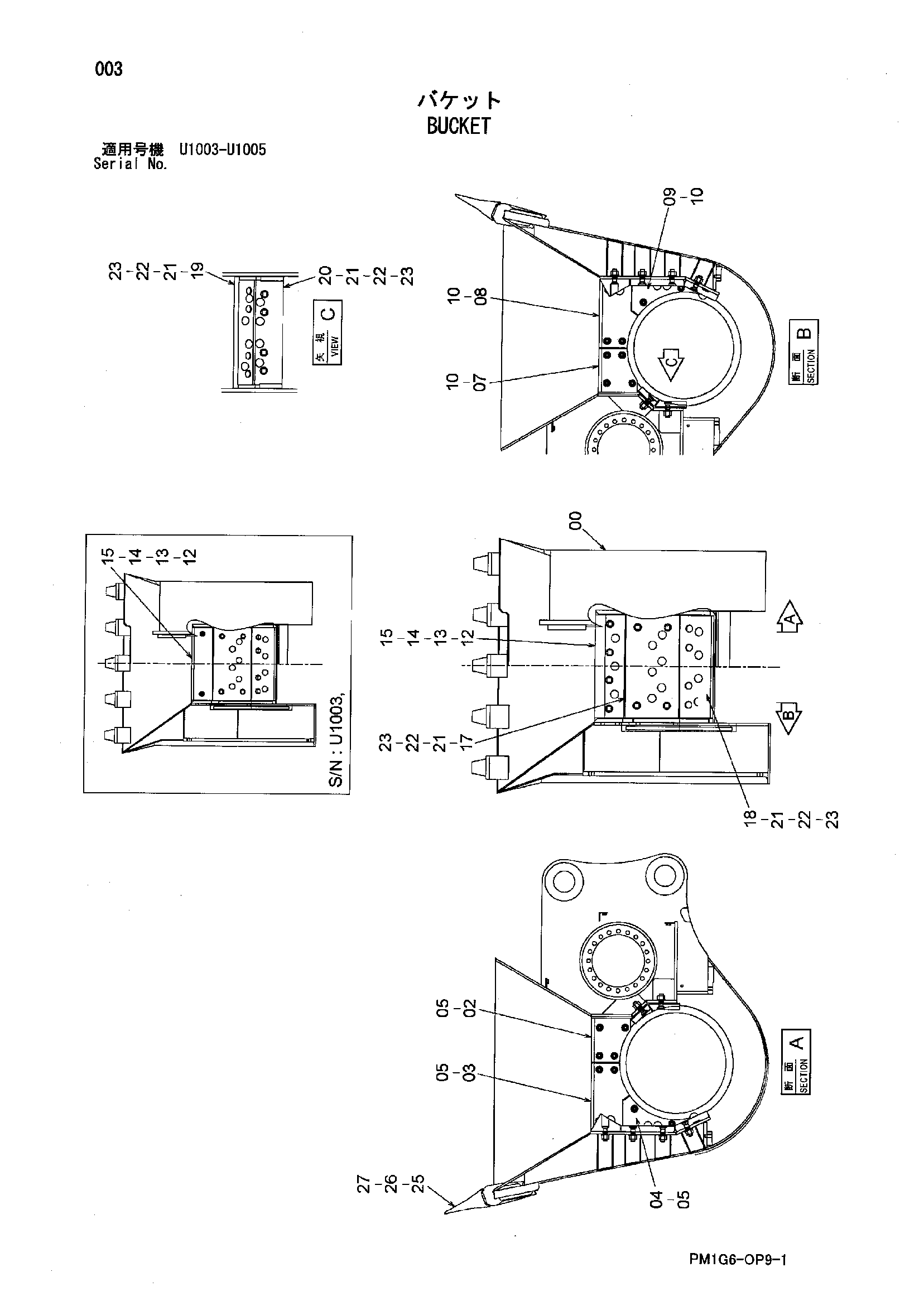

Заводская схема «Ковш» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009495 | Ковш | 1 |
| 02 | 3102756 | Линер | 1 |
| 03 | 3101416 | Линер | 1 |
| 04 | 3101417 | Линер | 1 |
| 05 | 4616125 | Болт флусх | 9 |
| 07 | 3102757 | Линер | 1 |
| 08 | 3101419 | Линер | 1 |
| 09 | 3101420 | Линер | 1 |
| 10 | 4616125 | Болт флусх | 9 |
| 12 | 3101421 | Линер | 1 |
| 12 | 3103854 | Блок | 1 |
| 13 | 4616125 | Болт флусх | 2 |
| 13 | 4184821 | Болт плуг | 4 |
| 14 | J950016 | Гайка | 2 |
| 14 | 4184822 | Гайка | 4 |
| 15 | J222016 | Шайба | 2 |
| 15 | J222020 | Шайба | 4 |
| 17 | 3103042 | Линер | 1 |
| 18 | 3103043 | Линер | 1 |
| 19 | 3103044 | Линер | 1 |
| 20 | 3103045 | Линер | 1 |
| 21 | 4184821 | Болт плуг | 16 |
| 22 | 4184822 | Гайка | 16 |
| 23 | J222020 | Шайба | 16 |
| 25 | 4427919 | Коронка зуба | 5 |
| 26 | 4501627 | Стопорный палец | 5 |
| 27 | 4501625 | Резиновый фиксатор | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
