Дополнительный. насос трубопроводы <200> — HITACHI ZX200

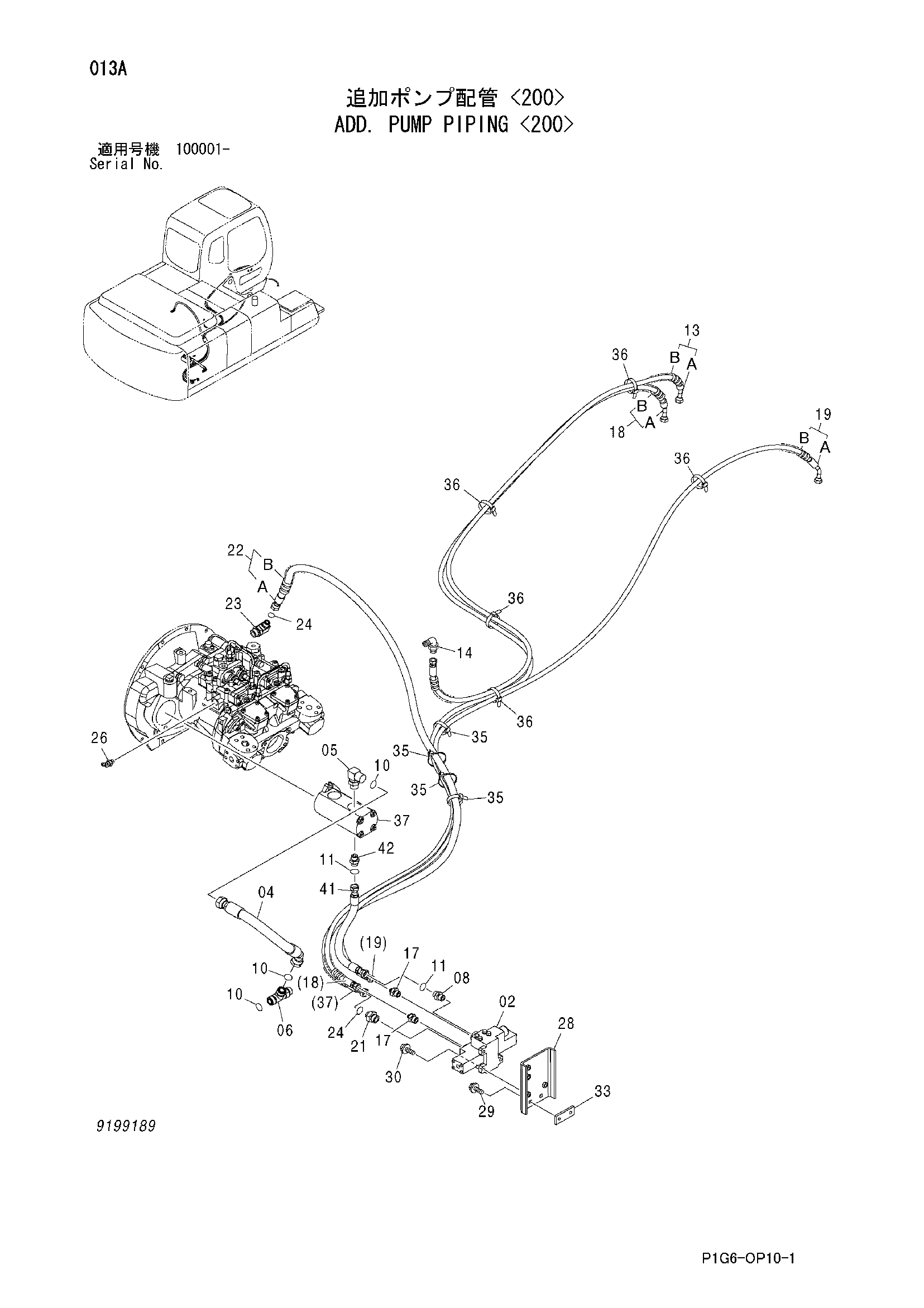

Заводская схема «Дополнительный. насос трубопроводы <200>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4297173 | Гидрораспределитель | 1 |
| 04 | 4264410 | Шланг | 1 |
| 05 | A853366 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A853144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 3 |
| 11 | 4138938 | Уплотнительное кольцо | 2 |
| 13 | 9199444 | Шланг в сборе | 1 |
| 13A | 4367451 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 7 |
| 14 | A852333 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 9199426 | Шланг в сборе | 1 |
| 18A | 4445392 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 10 |
| 19 | 9199428 | Шланг в сборе | 1 |
| 19A | 4445393 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 8 |
| 21 | A853166 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9199431 | Шланг в сборе | 1 |
| 22A | 4445390 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 9 |
| 23 | A853366 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 26 | A852222 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 9755390 | Кронштейн | 1 |
| 29 | J271230 | Болт с шайбой | 2 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271235 | Болт с шайбой | 3 |
| 30A | J901235 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 33 | 4322599 | Седло винта | 1 |
| 35 | 4121859 | Ленточный зажим | 5 |
| 36 | 4055312 | Ленточный зажим | 5 |
| 37 | 9218033 | Шестерённый насос | 1 |
| 41 | 4347581 | Шланг | 1 |
| 42 | A853344 | Угловой штуцер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
