Рама <200> — HITACHI ZX200

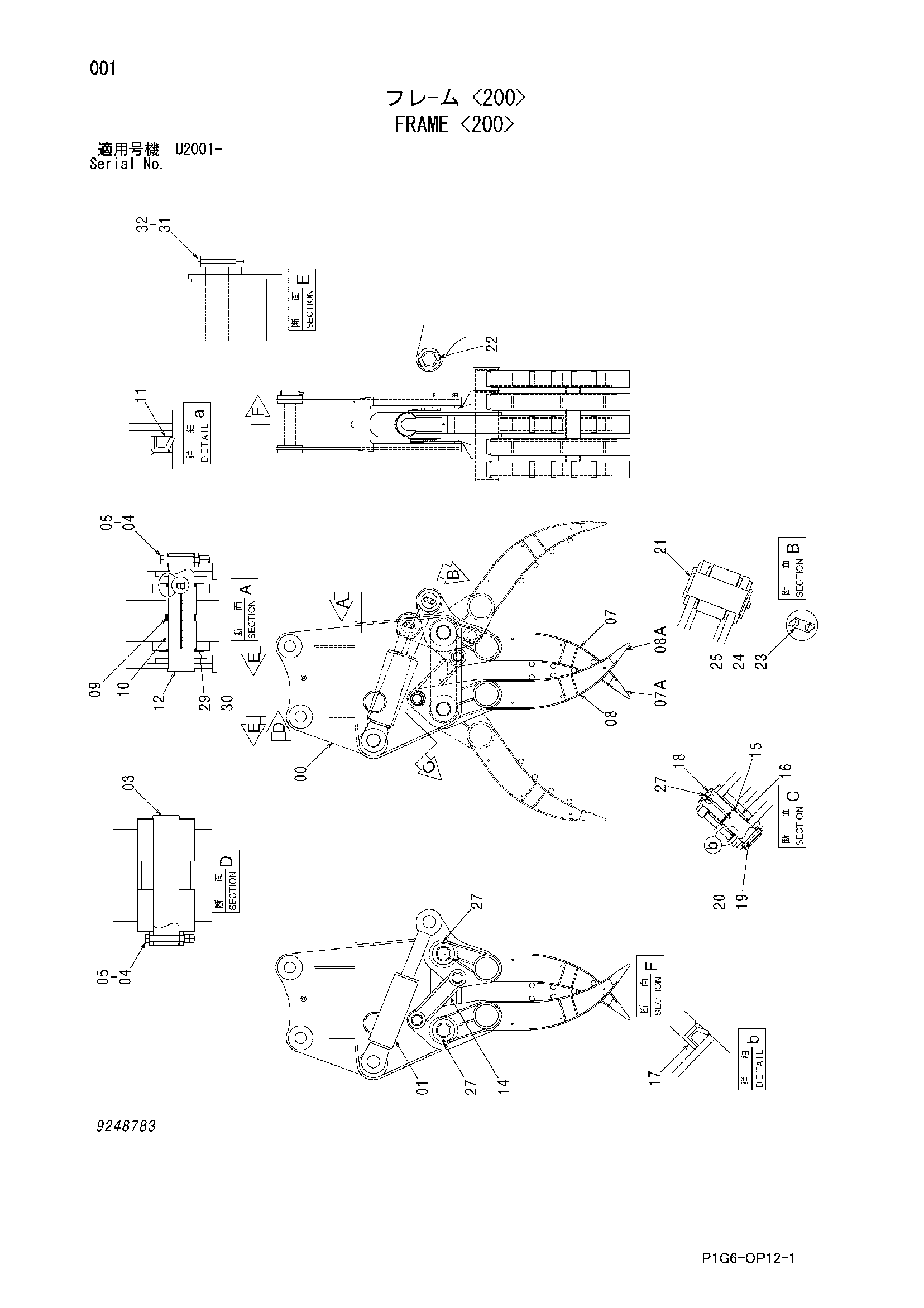

Заводская схема «Рама <200>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023561 | Рама | 1 |
| 01 | 4608545 | Гидроцилиндр | 1 |
| 01 | 4640847 | Гидроцилиндр | 1 |
| 03 | 3104856 | Палец | 1 |
| 04 | J932011 | Болт | 3 |
| 05 | J951020 | Гайка | 6 |
| 07 | 6023573 | Вилка (правый) | 1 |
| 07A | 4611591 | Коронка зуба | 2 |
| 08 | 6023574 | Вилка (левый) | 1 |
| 08A | 4611591 | Коронка зуба | 3 |
| 09 | 4633483 | Проставка | 2 |
| 10 | 4155350 | Втулка | 4 |
| 11 | 4067901 | Пылезащитное уплотнение | 4 |
| 12 | 3104857 | Палец | 2 |
| 14 | 8099868 | Тяга | 1 |
| 15 | 4633484 | Проставка | 2 |
| 16 | 4344898 | Втулка | 4 |
| 17 | 4065687 | Пылезащитное уплотнение | 4 |
| 18 | 3104410 | Палец | 2 |
| 19 | 4065688 | Кольцо | 2 |
| 20 | 4065689 | Палец | 2 |
| 21 | 3104710 | Палец | 1 |
| 22 | 4633485 | Пластина | 2 |
| 23 | 431768 | Фиксатор | 1 |
| 24 | X4853 | Стопорная шайба | 1 |
| 25 | J901635 | Болт | 2 |
| 27 | J75481 | Пресс-маслёнка | 4 |
| 29 | 4353684 | Регулировочная шайба 0.5mm | 4 |
| 30 | 4101281 | Регулировочная шайба 1.2mm | 4 |
| 31 | 4435129 | Стопорный палец | 2 |
| 32 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
