Пилотные гидролинии (поток производительность селектор)(2) — HITACHI ZX200

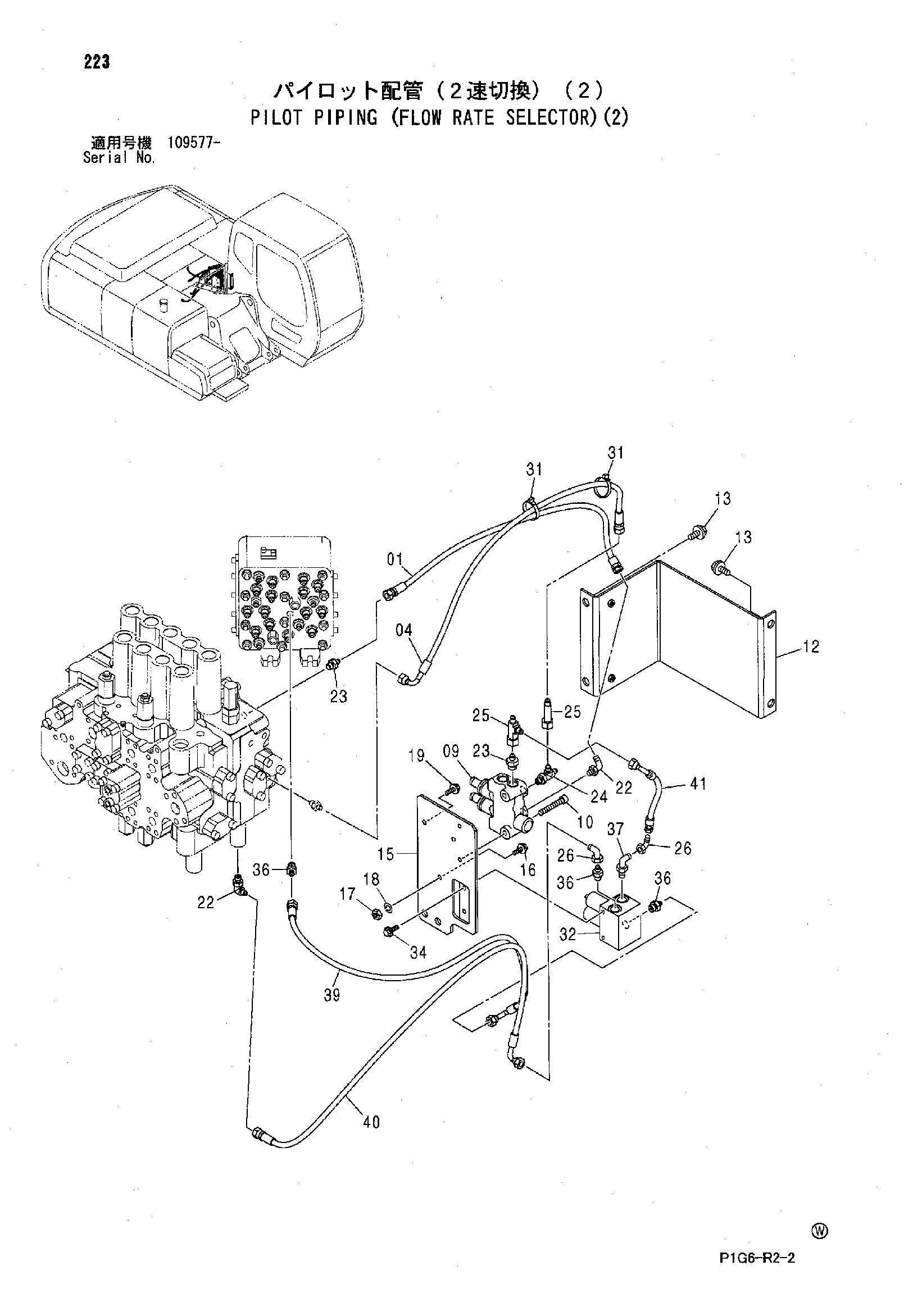

Заводская схема «Пилотные гидролинии (поток производительность селектор)(2)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4448832 | Шланг (SY) | 1 |
| 04 | 4448847 | Шланг (SM) | 1 |
| 09 | 9218275 | Электромагнитный клапан | 1 |
| 10 | J781060 | Болт с внутренним шестигранником | 2 |
| 12 | 8085067 | Крышка | 1 |
| 13 | J281035 | Болт с шайбой | 4 |
| 13A | J901035 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 15 | 8086338 | Кронштейн | 1 |
| 16 | J260820 | Болт с шайбой | 1 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | J950008 | Гайка | 1 |
| 18 | A590908 | Пружинная шайба | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | A852322 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852122 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852422 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4252786 | Тройник | 2 |
| 26 | 4346096 | Унион S | 2 |
| 31 | 4055312 | Ленточный зажим | 5 |
| 32 | 4277883 | Блок клапанов | 1 |
| 34 | J260816 | Болт с шайбой | 2 |
| 34A | J900816 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | A852132 | Адаптер | 3 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852332 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4447545 | Шланг (P1) | 1 |
| 40 | 4447546 | Шланг (SN) | 1 |
| 41 | 4447892 | Шланг (T) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
