Рукоять трубопроводы системы смазки — HITACHI ZX200

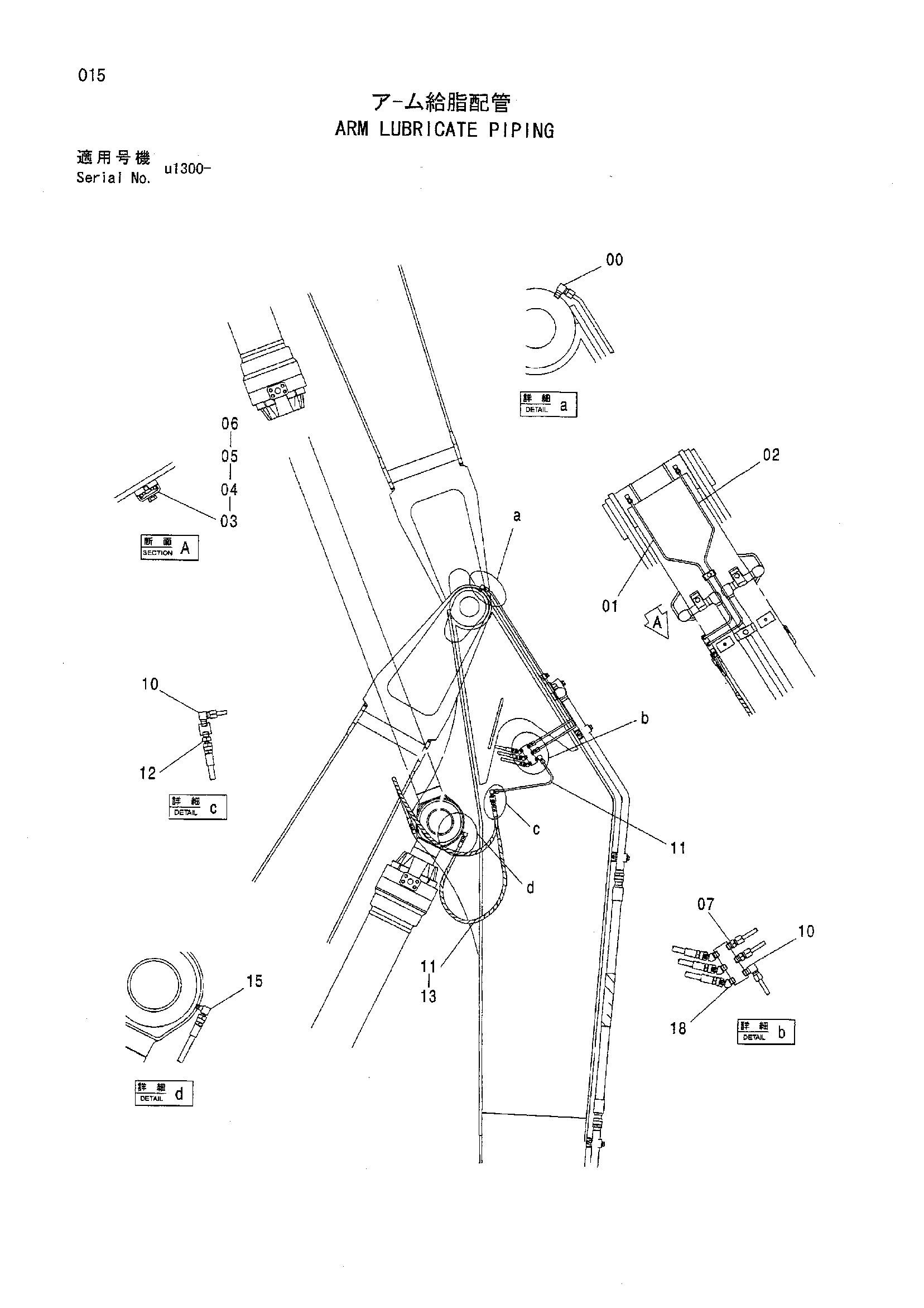

Заводская схема «Рукоять трубопроводы системы смазки» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4130175 | Штуцер трубки | 2 |
| 01 | 4609805 | Трубка | 1 |
| 02 | 4609806 | Трубка | 1 |
| 03 | 4269656 | Хомут | 1 |
| 04 | 4269657 | Резиновая прокладка | 1 |
| 05 | 4269658 | Проставка | 1 |
| 06 | J271030 | Болт с шайбой | 1 |
| 07 | 4130169 | Штуцер трубки | 2 |
| 10 | 4130175 | Штуцер трубки | 2 |
| 11 | 4609807 | Трубка | 1 |
| 12 | 4154651 | Адаптер | 1 |
| 13 | 4463639 | Шланг | 1 |
| 14 | 4327293 | Защитный кожух | 2 |
| 15 | 4256211 | Угловой штуцер | 1 |
| 18 | 4154655 | Угловой штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
