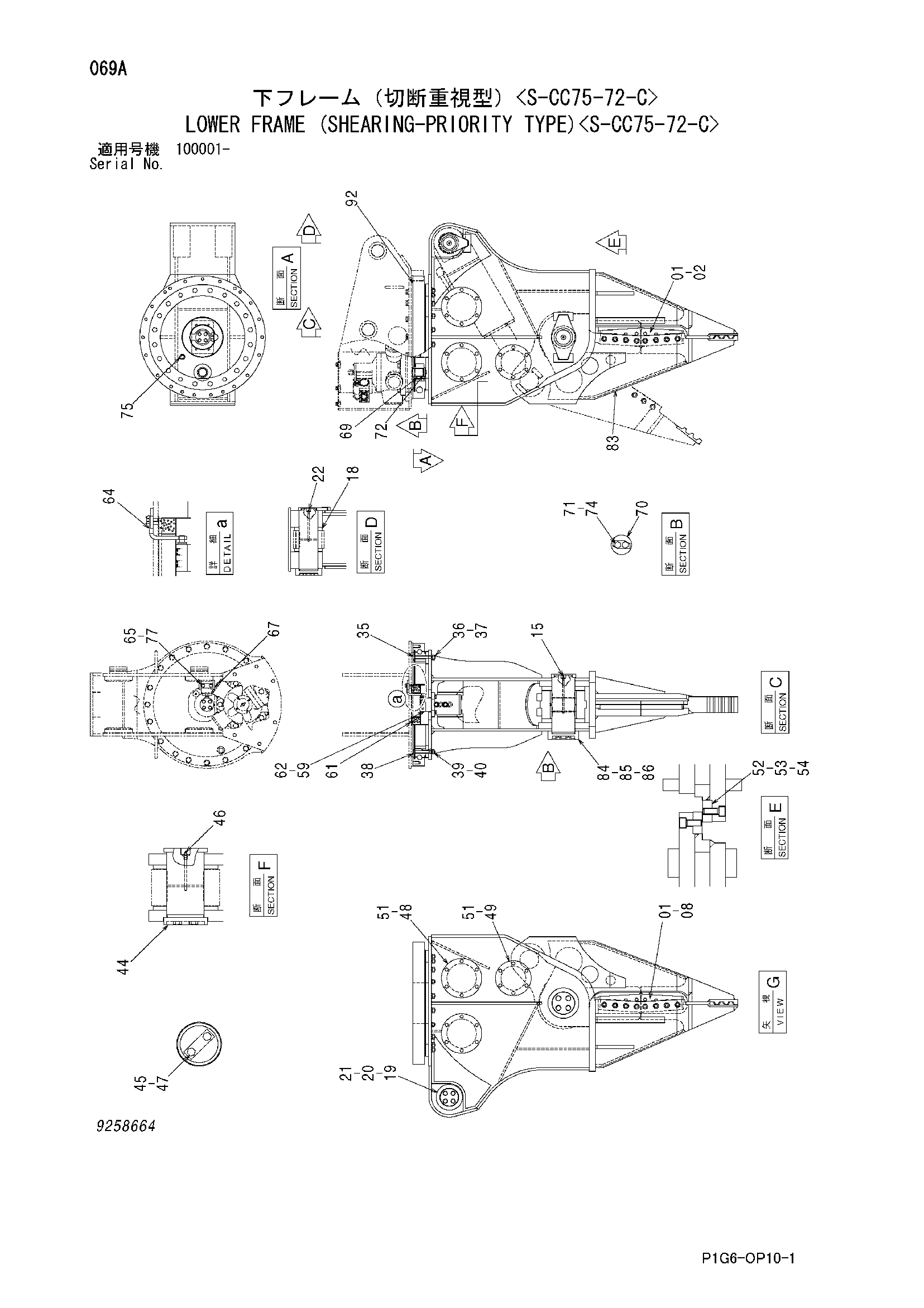

Нижний рама (схеаринг-приоритй тип)<с-кк75-72-C> — HITACHI ZX200

Заводская схема «Нижний рама (схеаринг-приоритй тип)<с-кк75-72-C>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4469006	Резец	4
02	4626197	Болт с внутренним шестигранником	8
08	4626197	Болт с внутренним шестигранником	8
15	J75481	Пресс-маслёнка	1
18	4621764	Проставка	2
19	4459129	Ограничитель	1
20	J931640	Болт	4
21	A590916	Пружинная шайба	4
22	J75481	Пресс-маслёнка	1
35	4621772	Болт	16
36	J953018	Гайка	16
37	A590918	Пружинная шайба	16
38	4621771	Болт	4
39	J952016	Гайка	4
40	A590916	Пружинная шайба	4
44	4647816	Ограничитель	1
45	4024518	Стопорная шайба	1
46	J75481	Пресс-маслёнка	1
47	J241640	Болт	2
48	4621769	Крышка	4
49	4605349	Крышка	2
51	J271225	Болт с шайбой	36
51A	J901225	Болт	1
51B	J222012	Шайба	1
52	4622009	Регулировочная шайба 0.3mm	4
53	4469007	Регулировочная шайба 0.6mm	4
54	4469008	Регулировочная шайба 1.2mm	4
59	4623388	Центральный коллектор	1
61	4468998	Резиновая прокладка	1
62	J271235	Болт с шайбой	4
62A	J901235	Болт	1
62B	J222012	Шайба	1
64	4605347	Ограничитель	1
65	4621767	Стопорная шайба	1
67	4622010	Пластина схеар	2
69	3004813	Шестерня	1
70	4079854	Стопорная пластина	1
71	4058596	Стопорная пластина	1
72	4079853	Регулировочная шайба 0.3mm	2
74	J241225	Болт	2
75	J75210	Пробка	1
77	J901230	Болт	2
83	9260024	Резец в сборе	1
84	4459128	Ограничитель	1
85	J932045	Болт	4
86	A590920	Пружинная шайба	4
92	4625440	Подшипник	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
