Дренажные трубопроводы (2) [роликовый] — HITACHI ZX200

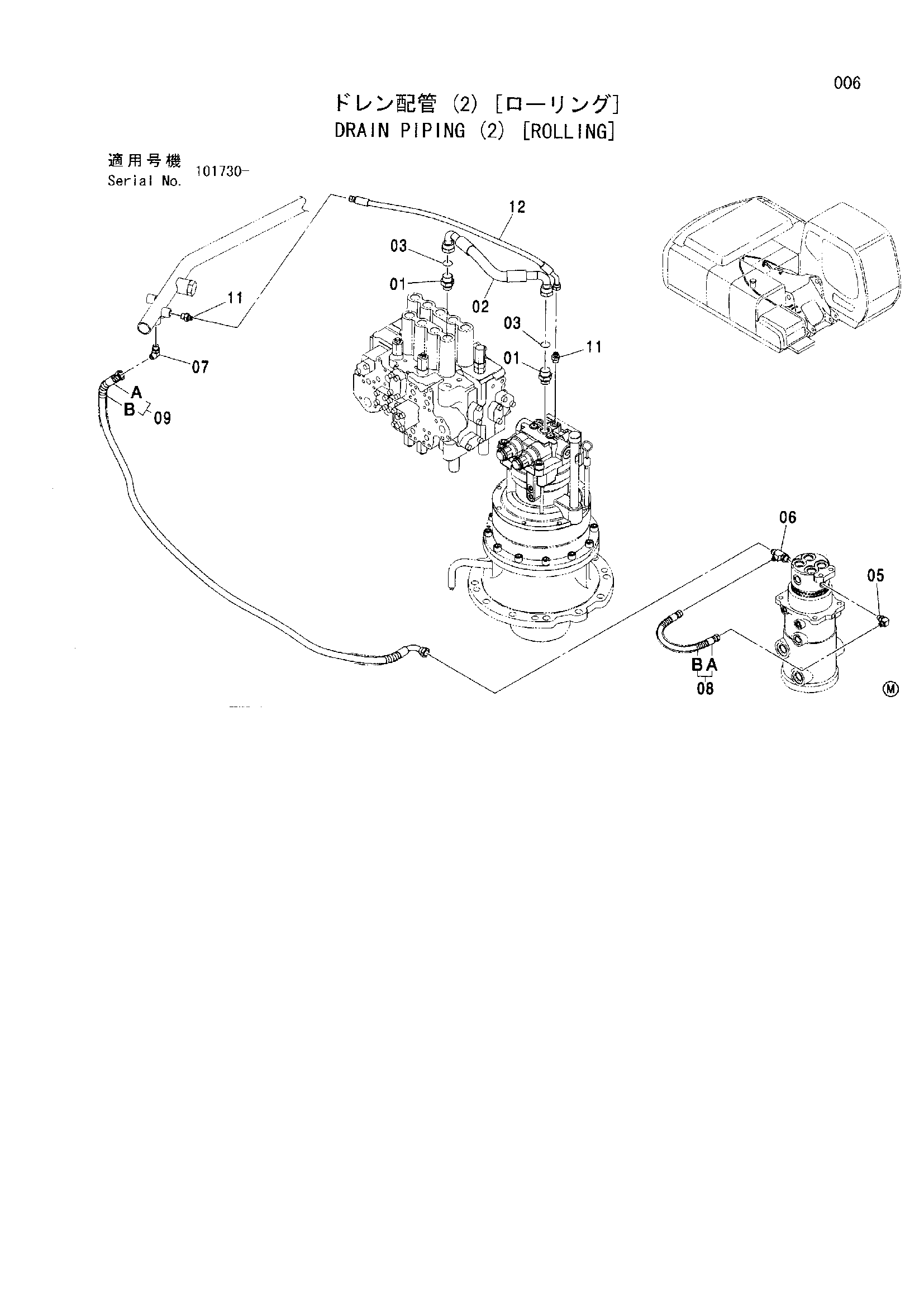

Заводская схема «Дренажные трубопроводы (2) [роликовый]» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Дренажные трубопроводы (2) [роликовый] HITACHI ZX200](/catalog-drawings/9a/9a1da011-331a-4ba2-ae6e-c512b8942063.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853166 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4429202 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4219347 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852234 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9206009 | Шланг в сборе | 1 |
| 08A | 4454405 | Шланг (G) | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 09 | 9205998 | Шланг в сборе | 1 |
| 09A | 4461107 | Шланг (DR) | 1 |
| 09B | 4327294 | Защитный кожух | 4 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4450022 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
