Гидробак <N, 240> — HITACHI ZX200

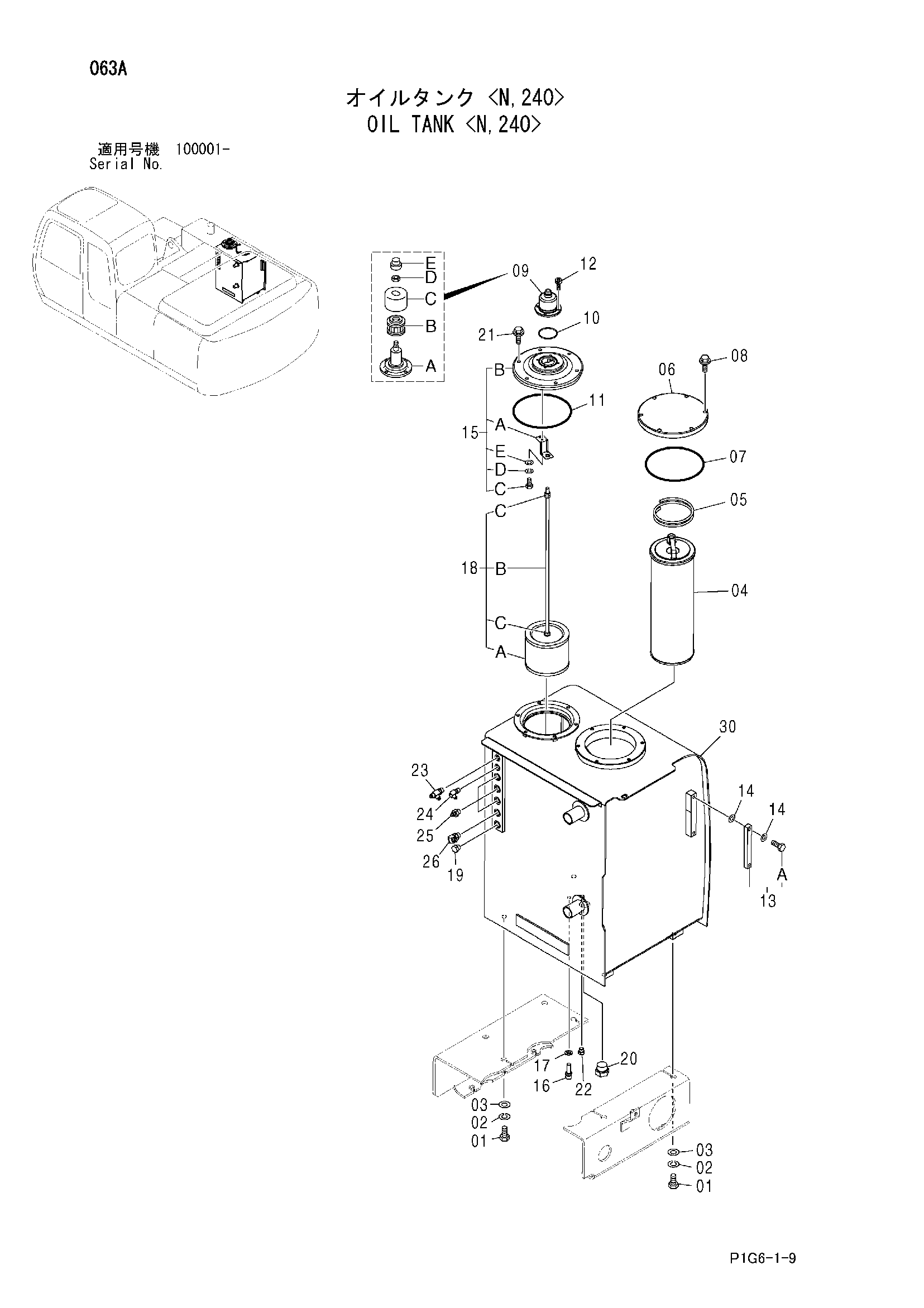

Заводская схема «Гидробак <N, 240>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921635 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 04 | 4443773 | Фильтрующий элемент | 1 |
| 05 | 4472673 | Пружина | 1 |
| 06 | 4440802 | Крышка | 1 |
| 07 | A810190 | Уплотнительное кольцо | 1 |
| 08 | J021035 | Болт с шайбой | 6 |
| 08 | J271035 замена: J901035 | Болт с шайбой | 6 |
| 09 | 4434017 | Сапун | 1 |
| 09A | 4437833 | Корпус | 1 |
| 09B | 4437838 | Элемент | 1 |
| 09C | 4437837 | Крышка | 1 |
| 09D | 4371825 | Гайка | 1 |
| 09E | 4437836 | Колпачок | 1 |
| 10 | A810060 | Уплотнительное кольцо | 1 |
| 11 | A810160 | Уплотнительное кольцо | 1 |
| 12 | J770616 замена: J780616 | Болт с внутренним шестигранником | 4 |
| 12 | J780616 | Болт с внутренним шестигранником | 4 |
| 13 | 8053499 | Указатель уровня | 1 |
| 13A | 4100967 | Болт | 2 |
| 14 | 449558 | Уплотнительная шайба | 4 |
| 15 | 9184556 | Крышка в сборе | 1 |
| 15A | 4408661 | Кронштейн | 1 |
| 15B | 1025093 | Крышка | 1 |
| 15C | 4350623 | Болт | 1 |
| 15D | 4225466 | Пружинная шайба | 1 |
| 15E | 4225472 | Плоская шайба | 1 |
| 16 | 4250260 | Датчик | 1 |
| 17 | 4250261 | Прокладка | 1 |
| 18 | 4468633 | Всасывающий фильтр | 1 |
| 18A | 4210224 | Сетчатый фильтр | 1 |
| 18B | 4603515 | Шток | 1 |
| 18C | J950010 | Гайка | 3 |
| 19 | A885003 | Пробка | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A885008 | Пробка | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | J021025 | Болт с шайбой | 6 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 22 | A885002 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852422 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852322 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 3 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852333 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 5008484 | Гидробак | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
