Рукоять трубопроводы — HITACHI ZX200

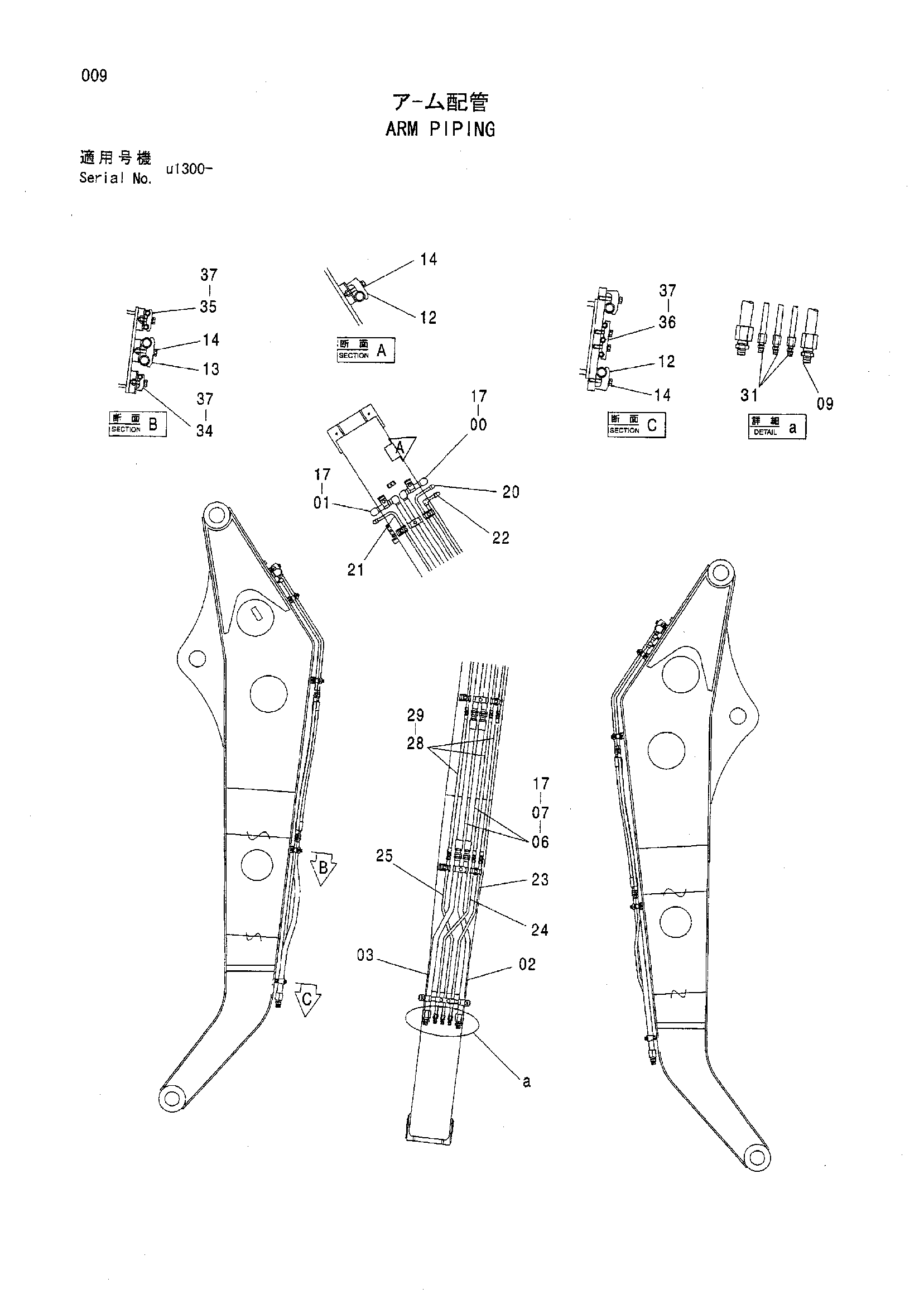

Заводская схема «Рукоять трубопроводы» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761462 | Трубка | 1 |
| 01 | 9761463 | Трубка | 1 |
| 02 | 9762076 | Трубка | 1 |
| 03 | 9762077 | Трубка | 1 |
| 06 | 4286851 | Шланг | 2 |
| 07 | 4327294 | Защитный кожух | 2 |
| 09 | 94-1904 | Адаптер | 2 |
| 12 | 4190127 | Хомут трубки | 4 |
| 13 | 4189860 | Хомут трубки | 3 |
| 14 | J271270 | Болт с шайбой | 7 |
| 17 | 4187328 | Уплотнительное кольцо | 6 |
| 20 | 9761464 | Трубка | 1 |
| 21 | 9761465 | Трубка | 1 |
| 22 | 9761466 | Трубка | 1 |
| 23 | 9762078 | Трубка | 1 |
| 24 | 9762079 | Трубка | 1 |
| 25 | 9762080 | Трубка | 1 |
| 28 | 4305229 | Шланг | 3 |
| 29 | 4327293 | Защитный кожух | 6 |
| 31 | 94-1702 | Адаптер | 3 |
| 34 | 4190124 | Хомут трубки | 3 |
| 35 | 4189858 | Хомут трубки | 3 |
| 36 | 4459389 | Хомут трубки | 1 |
| 37 | J271250 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
