Хигх-моунт кабина боковой ступень (1.5m) — HITACHI ZX200

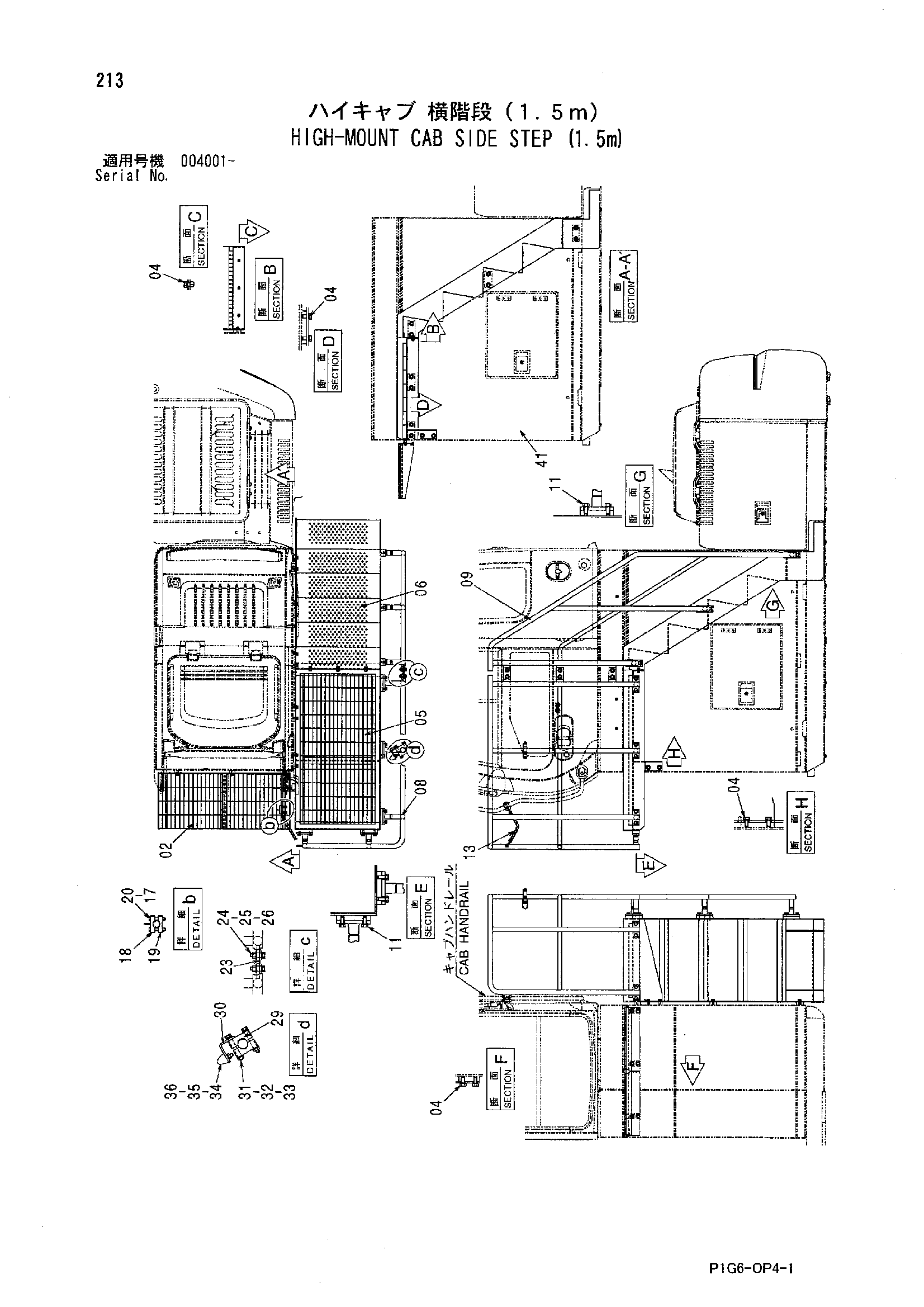

Заводская схема «Хигх-моунт кабина боковой ступень (1.5m)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7042791 | Ступень | 1 |
| 04 | J271225 | Болт с шайбой | 21 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 6021189 | Ступень | 1 |
| 06 | 6021190 | Ступень | 1 |
| 08 | 7043653 | Поручень | 1 |
| 09 | 7043654 | Поручень | 1 |
| 11 | J271230 | Болт с шайбой | 16 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4401490 | Цепь | 1 |
| 17 | 4030364 | U-образная гайка | 2 |
| 18 | 9727860 | Хомут | 1 |
| 19 | 4203394 | Хомут | 1 |
| 20 | J900855 | Болт | 2 |
| 23 | 4364672 | Пластина | 3 |
| 24 | J271240 | Болт с шайбой | 6 |
| 24A | J901240 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 449490 | Плоская шайба | 12 |
| 26 | J950012 | Гайка | 6 |
| 29 | 4334363 | Хомут трубки | 2 |
| 30 | 4465422 | Кронштейн | 1 |
| 31 | J271295 | Болт с шайбой | 2 |
| 31A | J901295 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | A590112 | Плоская шайба | 2 |
| 33 | M660012 | U-образная гайка | 2 |
| 34 | 4204586 | Ограничитель | 1 |
| 35 | A590910 | Пружинная шайба | 1 |
| 36 | J950010 | Гайка | 1 |
| 41 | 8098834 | Стойка | 1 |
| 41A | 5008624 | Стойка | 1 |
| 41B | 4186677 | Седло винта | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
