Гидроножницы (2) — HITACHI ZX200

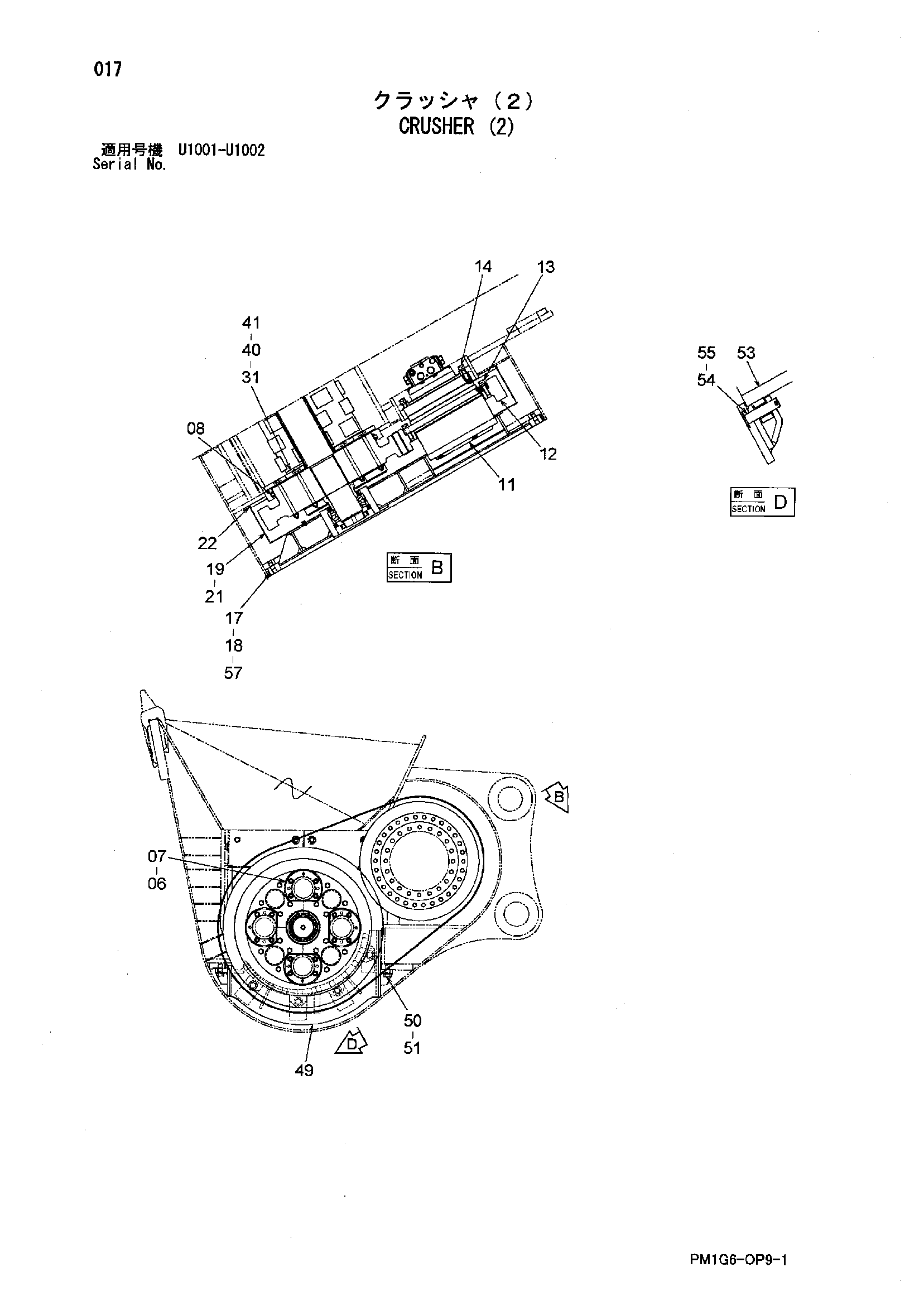

Заводская схема «Гидроножницы (2)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 9762030 | Крышка | 8 |
| 07 | J781230 | Болт с внутренним шестигранником | 32 |
| 08 | 4616126 | Пылезащитное уплотнение | 2 |
| 11 | 4616133 | Гидромотор | 2 |
| 12 | 3101422 | Шестерня | 2 |
| 13 | J781650 | Болт с внутренним шестигранником | 54 |
| 14 | J781650 | Болт с внутренним шестигранником | 40 |
| 17 | 6022494 | Крышка боковой | 1 |
| 18 | J781640 | Болт с внутренним шестигранником | 16 |
| 19 | 7045732 | Крышка | 1 |
| 21 | J260816 | Болт с шайбой | 8 |
| 21A | J900816 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 4616134 | Уплотнение | 1 |
| 31 | 4616140 | Проставка 9mm | 4 |
| 40 | 4616144 | Проставка 6mm | 4 |
| 41 | 4616145 | Проставка 4.5mm | 4 |
| 49 | 7045784 | Держатель | 1 |
| 50 | J921840 | Болт | 12 |
| 51 | J222018 | Шайба | 12 |
| 53 | 4616147 | Пластина | 2 |
| 54 | 4616148 | Палец | 8 |
| 55 | A765040 | Шплинт | 8 |
| 57 | 4616127 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
