Обратные трубопроводы [роликовый] — HITACHI ZX200

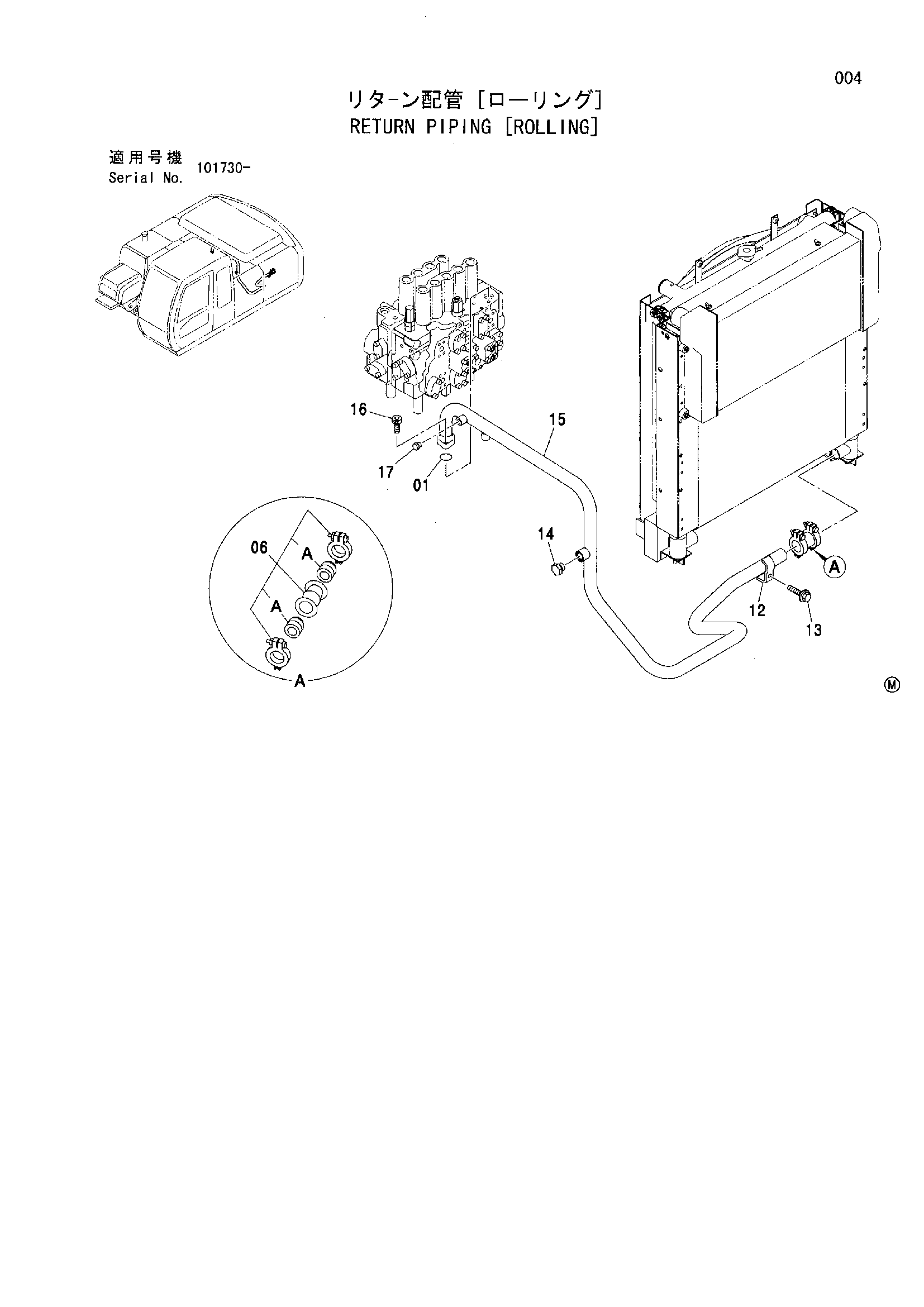

Заводская схема «Обратные трубопроводы [роликовый]» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Обратные трубопроводы [роликовый] HITACHI ZX200](/catalog-drawings/40/400c8bb4-bc31-4b40-9c21-0af1e692f409.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811040 | Уплотнительное кольцо | 1 |
| 06 | 4069801 | Муфта | 1 |
| 06A | 4196259 | Уплотнение кольцо | 2 |
| 12 | 4053698 | Хомут трубки | 1 |
| 13 | J011265 | Болт с шайбой | 1 |
| 13 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 13 | J271265 замена: J222012 | Болт с шайбой | 1 |
| 14 | A885006 | Пробка | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 7041064 | Обратная трубка | 1 |
| 16 | J781035 | Болт с внутренним шестигранником | 2 |
| 17 | A885003 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
