Основные гидролинии (1) — HITACHI ZX200

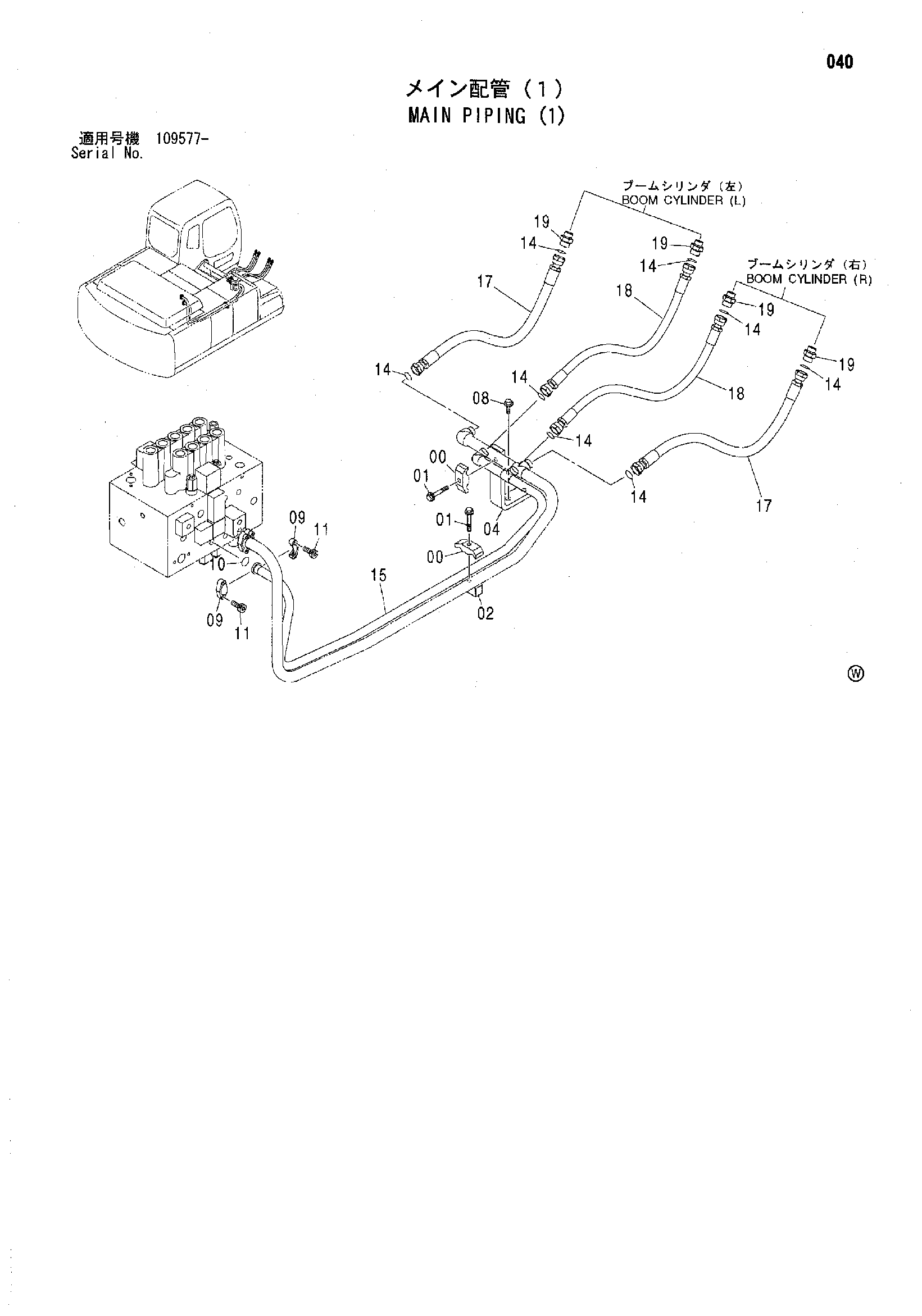

Заводская схема «Основные гидролинии (1)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153488 | Хомут трубки | 2 |
| 01 | J271270 | Болт с шайбой | 2 |
| 01A | J901270 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4209157 | Седло винта | 1 |
| 04 | 4417635 | Опора | 1 |
| 08 | J281230 | Болт с шайбой | 2 |
| 08A | J901230 | Болт | 1 |
| 08B | 449490 | Плоская шайба | 1 |
| 09 | 986910 | Разъёмный фланец | 2 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 11 | J781030 | Болт с внутренним шестигранником | 4 |
| 14 | 4187308 | Уплотнительное кольцо | 8 |
| 15 | 8074106 | Трубка | 1 |
| 17 | 4249339 | Шланг | 2 |
| 18 | 4297047 | Шланг | 2 |
| 19 | A853166 | Адаптер | 4 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
