Основные гидролинии (гидромолот, гидроножницы)<200, E, H, K> — HITACHI ZX200

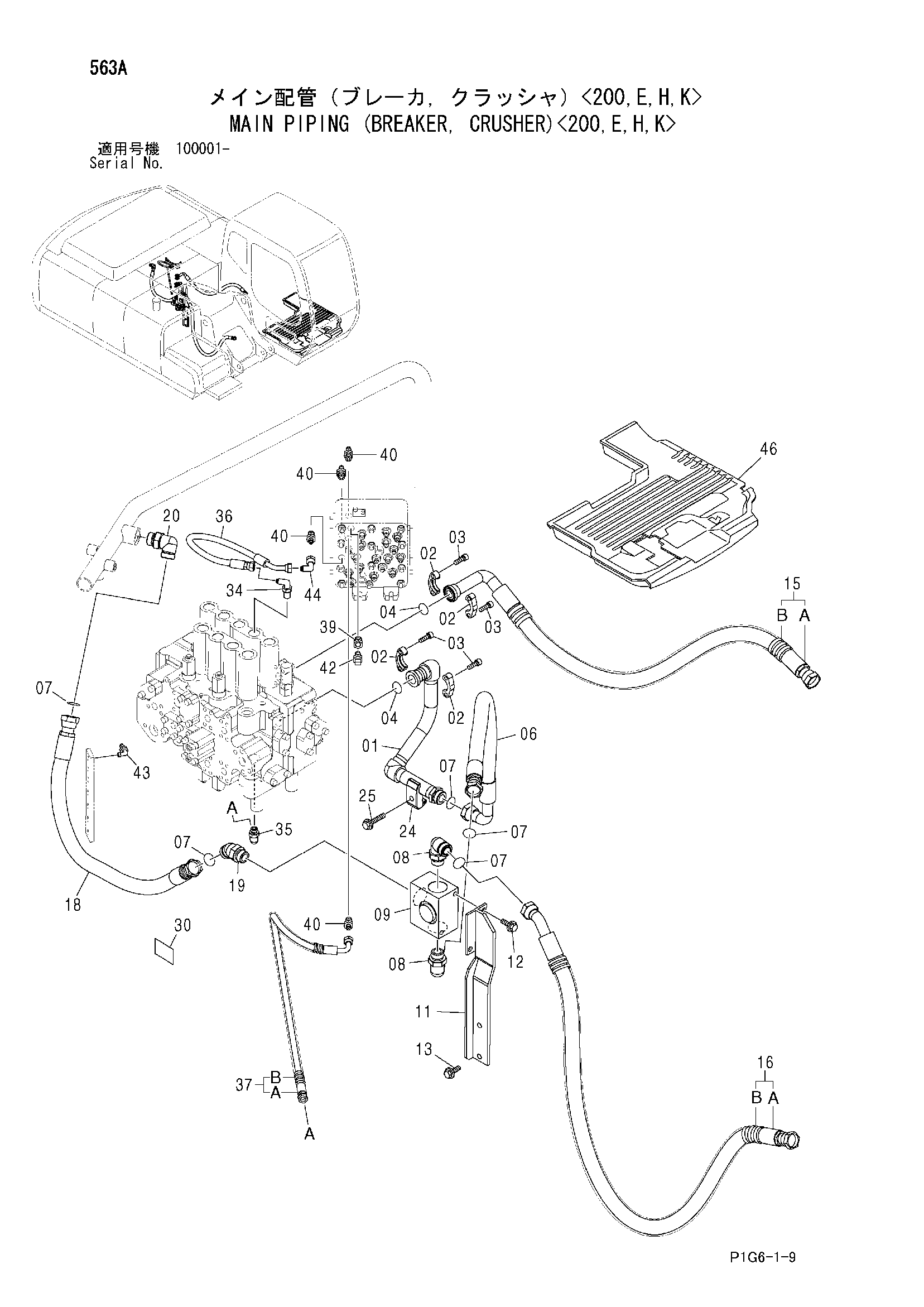

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)<200, E, H, K>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8079794 | Трубка | 1 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 06 | 4308972 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 5 |
| 08 | 4198799 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4455599 | Клапан селектор | 1 |
| 11 | 8079166 | Кронштейн | 1 |
| 12 | J011230 | Болт с шайбой | 2 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 13 | J021235 | Болт с шайбой | 2 |
| 13 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 15 | 9197330 | Шланг в сборе | 1 |
| 15A | 4429988 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 5 |
| 16 | 9197376 | Шланг в сборе | 1 |
| 16A | 4448718 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 6 |
| 18 | 4307330 | Шланг | 1 |
| 19 | 4270315 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4198799 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4190127 | Хомут трубки | 1 |
| 25 | J011275 | Болт с шайбой | 1 |
| 25 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 30 | 4245076 | Информационная табличка | 1 |
| 30 | 4245758 | Информационная табличка | 1 |
| 34 | 4208913 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852333 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4448064 | Шланг | 1 |
| 37 | 9197276 | Шланг в сборе | 1 |
| 37A | 4448043 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 2 |
| 39 | 4263446 | Переходник S | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | A852133 | Адаптер | 4 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4436535 | Датчик давления | 1 |
| 43 | A852322 | Угловой штуцер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4239976 | Унион S | 1 |
| 46 | 3091215 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
