Трубопроводы — HITACHI ZX200

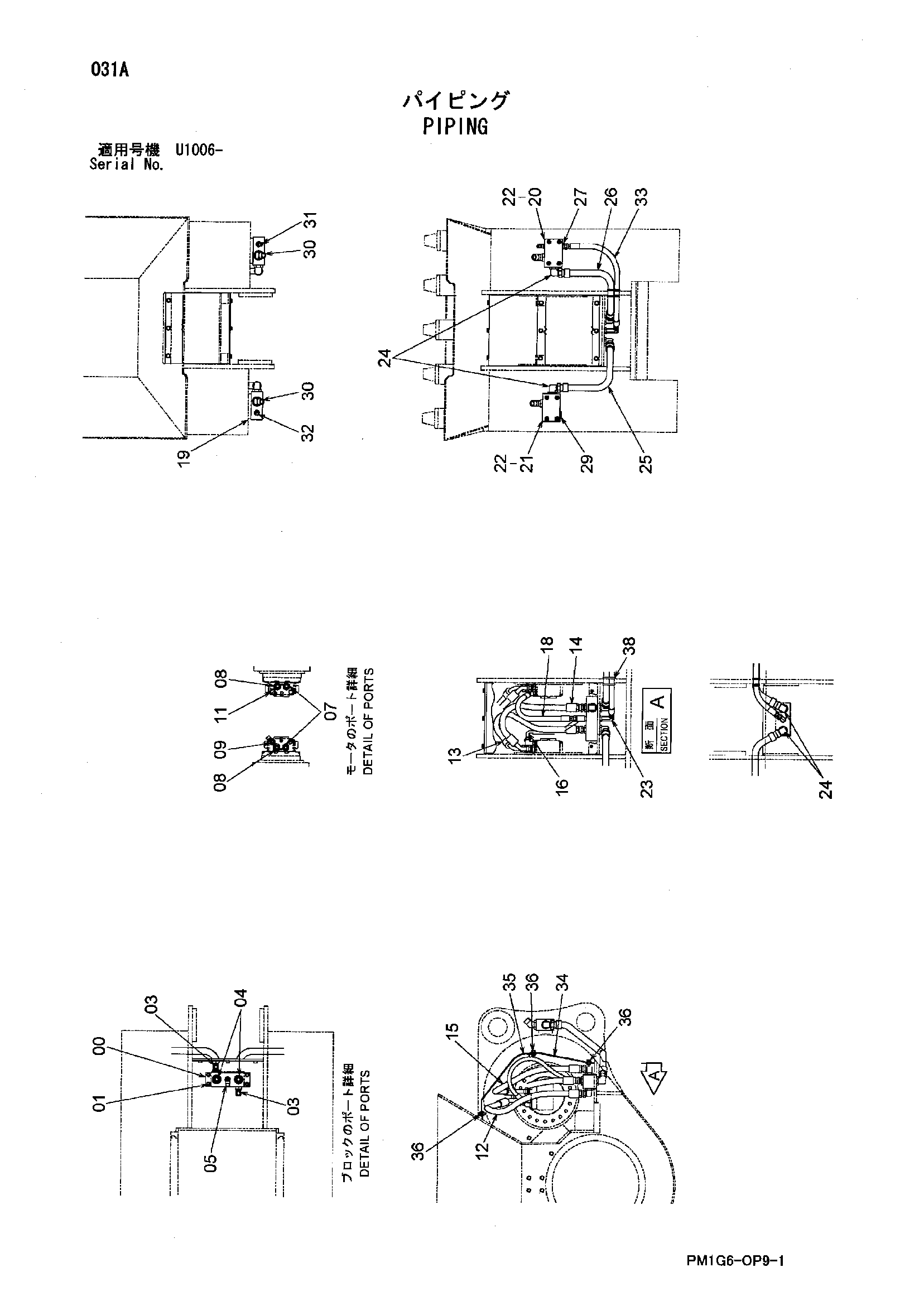

Заводская схема «Трубопроводы» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3107987 | Блок | 1 |
| 01 | J781260 | Болт с внутренним шестигранником | 4 |
| 03 | 4065118 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4042033 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4193831 | Тройник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4178379 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4042033 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4037760 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4081336 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4654601 | Шланг | 1 |
| 13 | 4654602 | Шланг | 1 |
| 14 | 4654603 | Шланг | 1 |
| 15 | 4654604 | Шланг | 1 |
| 16 | 4654610 | Шланг | 1 |
| 18 | 4067525 | Шланг | 1 |
| 19 | 4616935 | Седло винта | 1 |
| 20 | 3102758 | Блок | 1 |
| 21 | 3102759 | Блок | 1 |
| 22 | J781060 | Болт с внутренним шестигранником | 8 |
| 23 | 4368212 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4102104 | Угловой штуцер | 4 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 8105039 | Трубка | 1 |
| 26 | 8105040 | Трубка | 1 |
| 27 | 4042032 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4174541 | Пробка | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4147627 | Угловой штуцер | 2 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4095133 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 9134111 | Пробка | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4658373 | Шланг | 1 |
| 34 | 4624246 | Крышка | 1 |
| 35 | 9763036 | Крышка | 1 |
| 36 | J271025 | Болт с шайбой | 9 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
