Электрооборудование (угол индикатор) — HITACHI ZX200

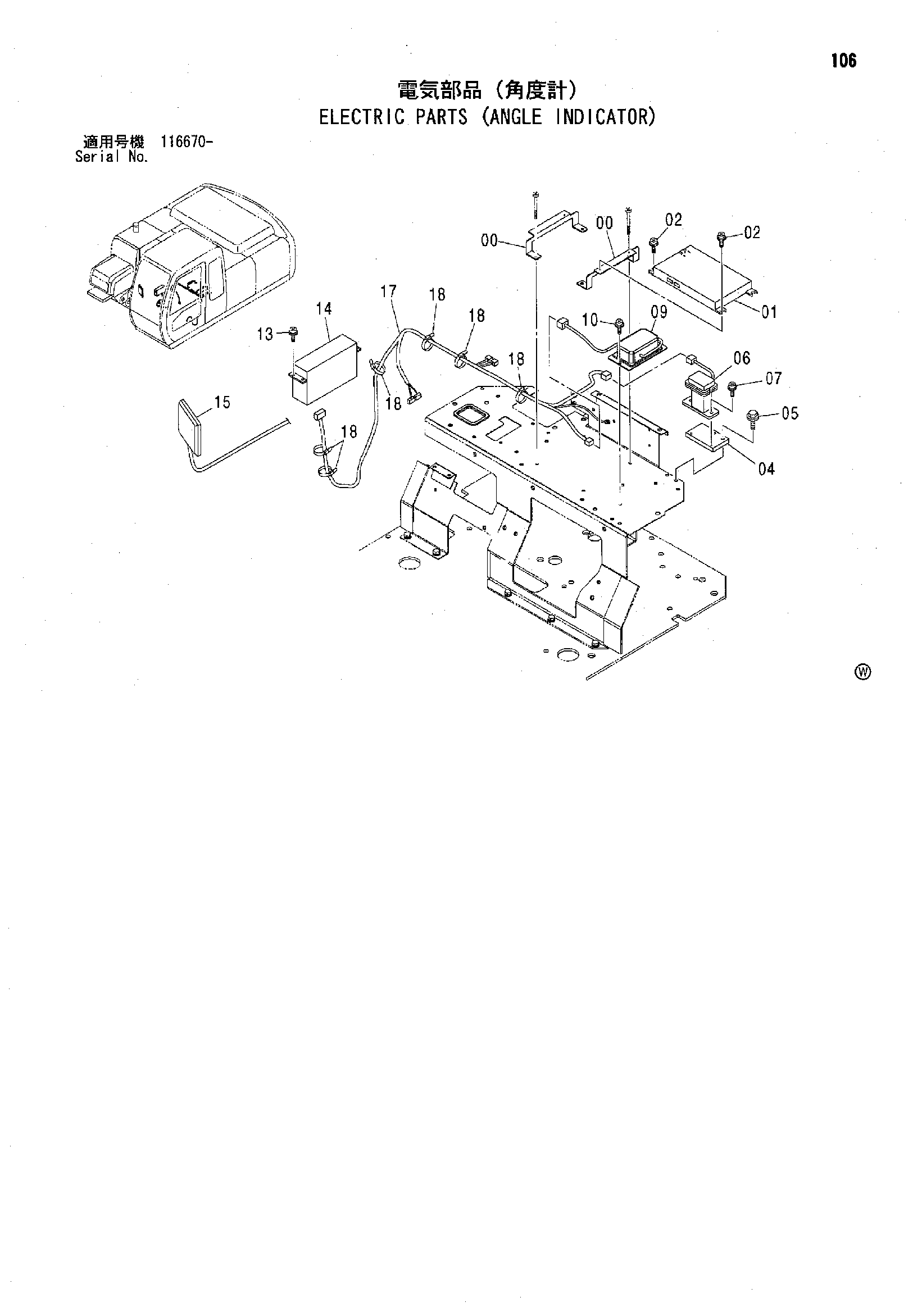

Заводская схема «Электрооборудование (угол индикатор)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085512 | Кронштейн | 2 |
| 01 | 9268555 | Блок | 1 |
| 02 | J460620 | Винт с шайбой | 4 |
| 04 | 4459456 | Кронштейн | 1 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 4382267 | Датчик угла | 1 |
| 07 | J460616 | Винт с шайбой | 2 |
| 09 | 4450008 | Блок силовой | 1 |
| 10 | J460616 | Винт с шайбой | 2 |
| 13 | J460510 | Винт с шайбой | 4 |
| 14 | 9265692 | Контроллер | 1 |
| 15 | 9236659 | Монитор | 1 |
| 17 | 1033670 | Жгут проводов | 1 |
| 18 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
