Верхний рама (наклон тип)<200><GB40RT, GB80RT> — HITACHI ZX200

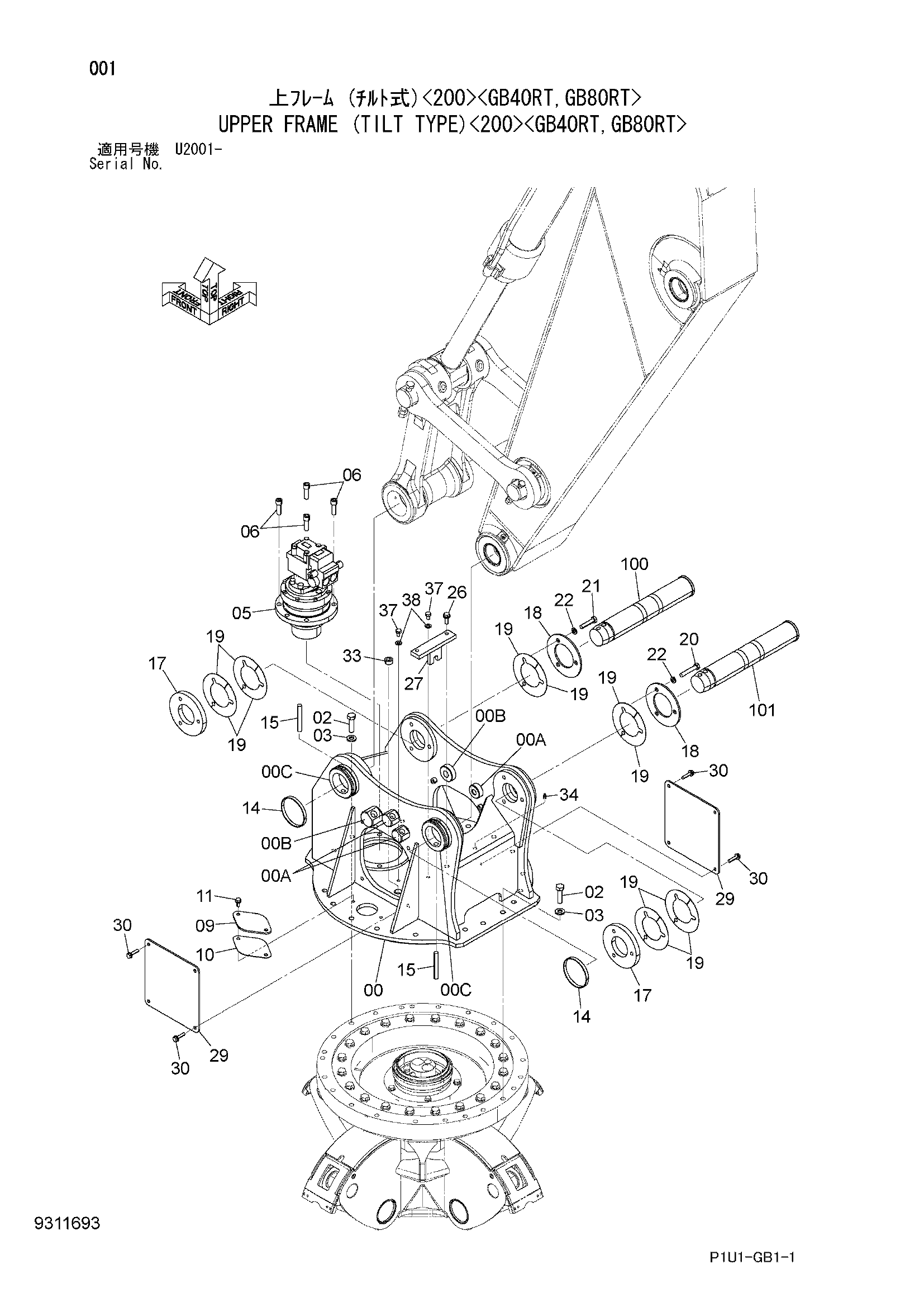

Заводская схема «Верхний рама (наклон тип)<200><GB40RT, GB80RT>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027931 | Рама | 1 |
| 00A | 4625718 | Блок | 3 |
| 00B | 4625717 | Блок | 2 |
| 00C | 4454563 | Ограничитель | 2 |
| 02 | 4634780 | Болт | 17 |
| 03 | 4114406 | Шайба | 17 |
| 05 | 4709381 | Гидромотор | 1 |
| 06 | M341650 | Болт с внутренним шестигранником | 4 |
| 09 | 4013896 | Крышка | 1 |
| 10 | 4157713 | Манжета | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 4454561 | Кольцо | 2 |
| 15 | 4454560 | Палец | 2 |
| 17 | 4712095 | Пластина | 2 |
| 18 | 4275783 | Пластина | 2 |
| 19 | 4275784 | Регулировочная шайба 1.0mm | 12 |
| 20 | J901480 | Болт | 3 |
| 21 | J901465 | Болт | 3 |
| 22 | A590914 | Пружинная шайба | 6 |
| 26 | J271235 | Болт с шайбой | 2 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 9772545 | Ограничитель | 1 |
| 29 | 4712097 | Пластина | 2 |
| 30 | J271045 | Болт с шайбой | 8 |
| 30A | J901045 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 94-2015 | Пробка | 1 |
| 34 | J75481 | Пресс-маслёнка | 1 |
| 37 | J901216 | Болт | 2 |
| 38 | A590112 | Плоская шайба | 2 |
| 100 | 3088580 | Палец | 1 |
| 101 | 3088577 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
