Пилотный клапан (роликовый) — HITACHI ZX200

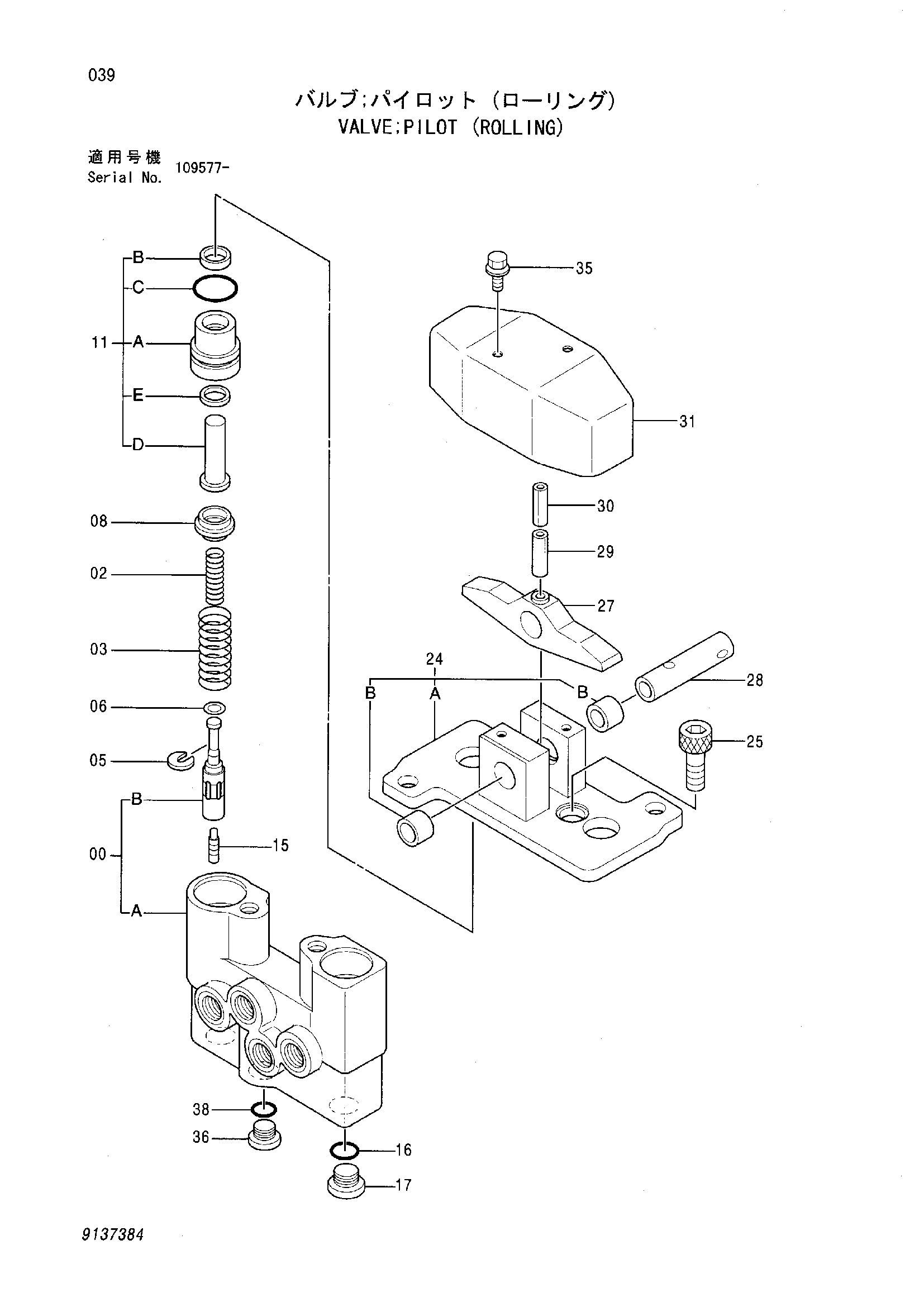

Заводская схема «Пилотный клапан (роликовый)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9137384 замена: 9137387 | Пилотный клапан | 1 | |
| (9137387) | Пилотный клапан | 1 | |
| 00 | 7018460 | Корпус в сборе | 1 |
| 02 | 4343339 | Пружина компрес | 2 |
| 03 | 4213075 | Пружина сжатия | 2 |
| 05 | 4177777 | Проставка | 2 |
| 06 | 4173208 | Регулировочная шайба | 10 |
| 08 | 4203412 | Направляющая пружины | 2 |
| 11 | 9137312 | Пусхер в сборе | 2 |
| 11A | 3047596 | Втулка | 1 |
| 11B | 4240150 | Пылезащитное уплотнение | 1 |
| 11C | A810025 | Уплотнительное кольцо | 1 |
| 11D | 3071116 | Толкатель | 1 |
| 11E | 4240151 | Масляное уплотнение | 1 |
| 15 | 4184929 | Поршень | 2 |
| 16 | 962567 | Уплотнительное кольцо | 2 |
| 17 | 4185057 | Пробка | 2 |
| 24 | 9086168 | Держатель в сборе | 1 |
| 24A | 2027698 | Держатель | 1 |
| 24B | 4238834 | Втулка | 2 |
| 25 | 4198391 | Ограничитель | 2 |
| 27 | 3035803 | Кулачок | 1 |
| 28 | 4190983 | Палец | 1 |
| 29 | 4027427 | Пружинный штифт | 1 |
| 30 | 4213419 | Пружинный штифт | 1 |
| 31 | 2024717 | Крышка | 1 |
| 35 | J260614 | Болт с шайбой | 2 |
| 35A | J900614 | Болт | 1 |
| 35B | A590106 | Плоская шайба | 1 |
| 36 | 4208977 | Пробка | 1 |
| 38 | 964255 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
