Трубопроводы — HITACHI ZX200

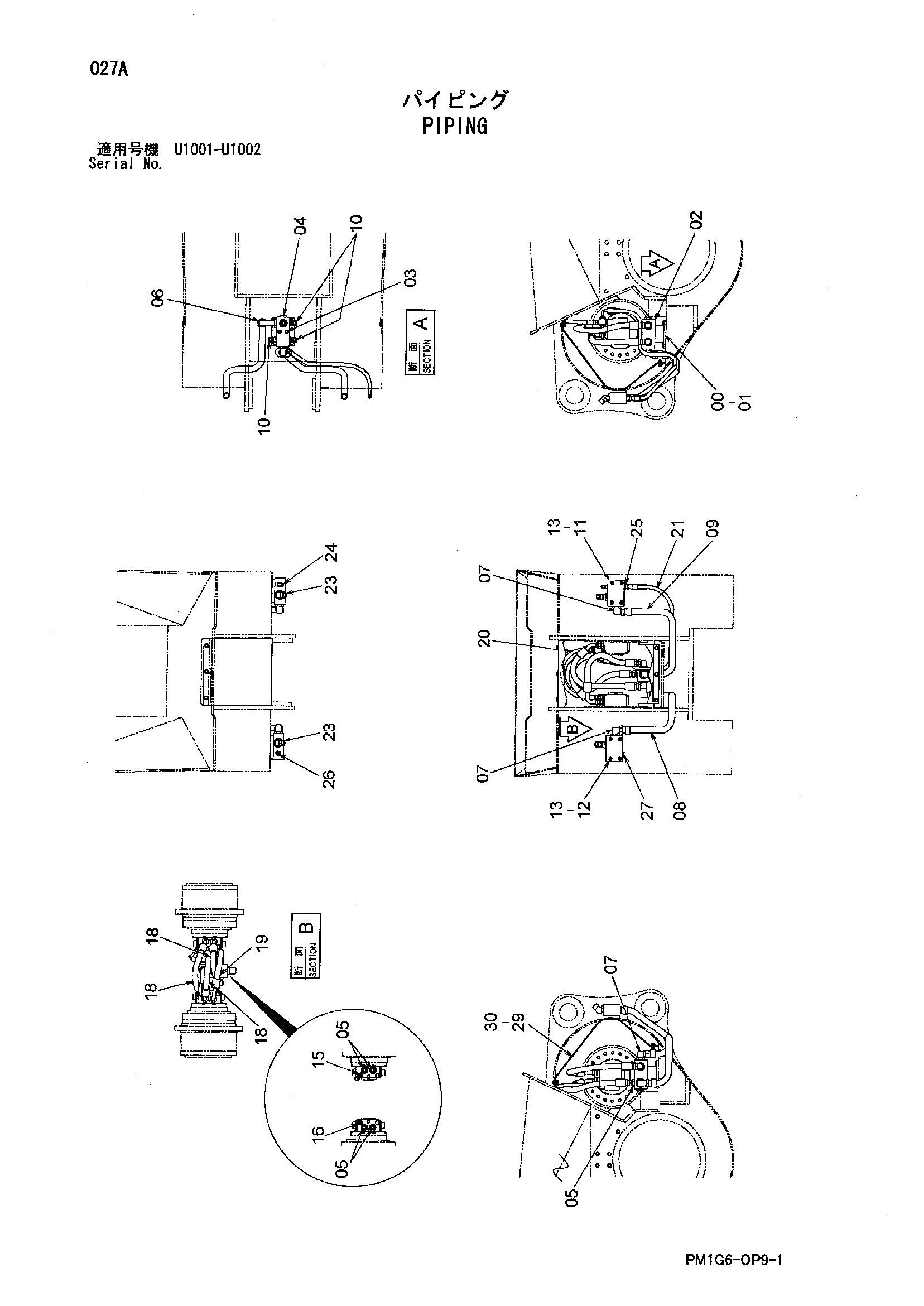

Заводская схема «Трубопроводы» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762703 | Седло винта | 1 |
| 01 | J901030 | Болт | 4 |
| 02 | 3102760 | Блок | 1 |
| 03 | J781280 | Болт с внутренним шестигранником | 2 |
| 04 | 4174542 | Пробка | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4042033 | Адаптер | 5 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4173024 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4102104 | Угловой штуцер | 3 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 8097313 | Трубка | 1 |
| 09 | 8097314 | Трубка | 1 |
| 10 | 4065118 | Угловой штуцер | 3 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 3102758 | Блок | 1 |
| 12 | 3102759 | Блок | 1 |
| 13 | J781060 | Болт с внутренним шестигранником | 8 |
| 15 | 4193831 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4042032 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4623376 | Шланг | 3 |
| 19 | 4623377 | Шланг | 1 |
| 20 | 4623378 | Шланг | 1 |
| 21 | 4623379 | Шланг | 1 |
| 23 | 4147627 | Угловой штуцер | 2 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4095133 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4042032 | Адаптер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 9134111 | Пробка | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4174541 | Пробка | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 3102702 | Крышка | 1 |
| 30 | J271025 | Болт с шайбой | 6 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
