Основные гидролинии (роликовый) — HITACHI ZX200

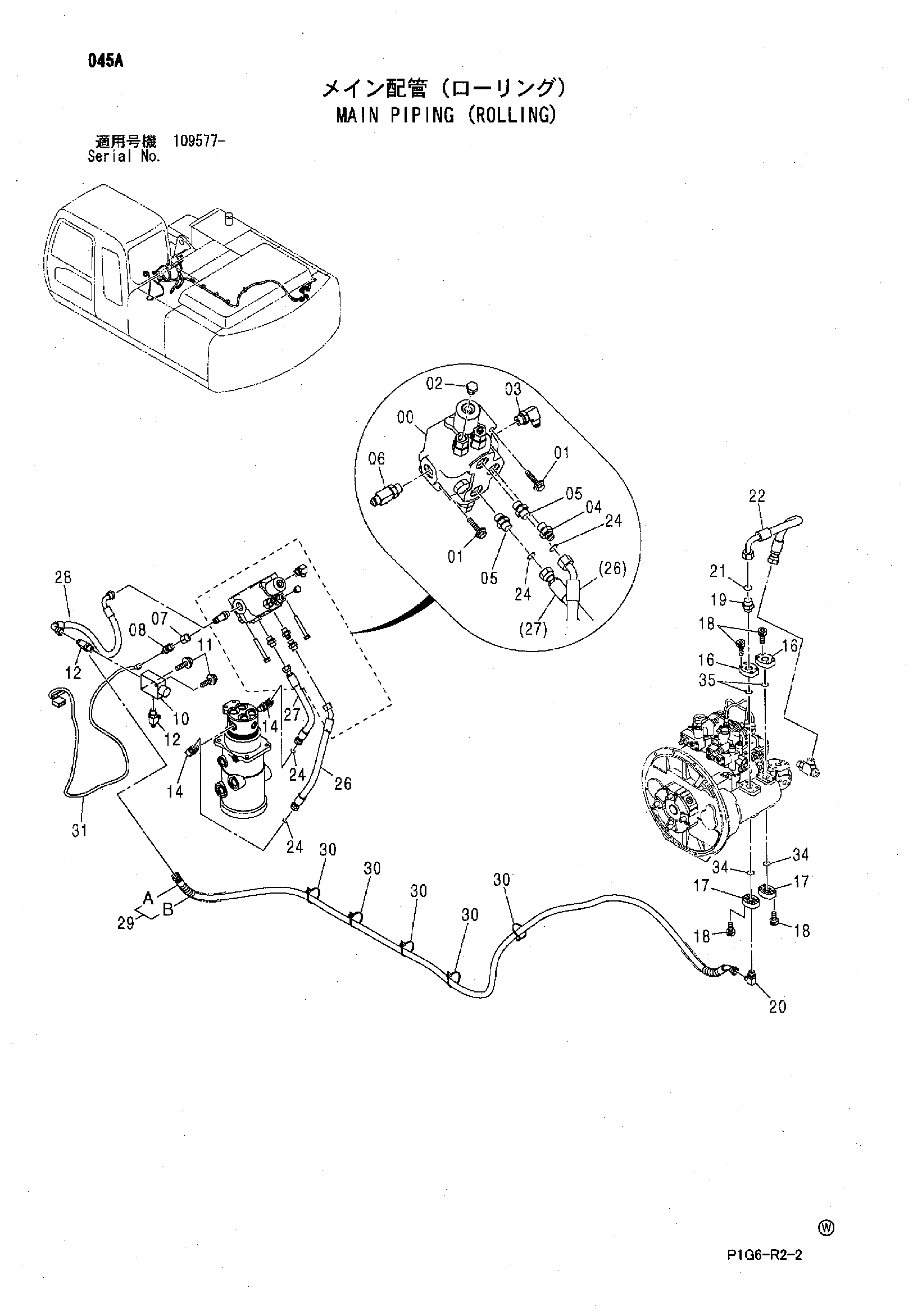

Заводская схема «Основные гидролинии (роликовый)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4474524 | Гидрораспределитель | 1 |
| 01 | J271290 | Болт с шайбой | 3 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | A885003 | Пробка | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853144 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4280596 | Тройник | 1 |
| 07 | 4343145 | Переходник S | 1 |
| 08 | 4436271 | Датчик давления | 1 |
| 08A | 4153097 | Уплотнительное кольцо | 1 |
| 10 | 4411019 | Предохранительный клапан | 1 |
| 11 | J260855 | Болт с шайбой | 2 |
| 11A | J900855 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | A852444 | Тройник | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853344 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 3093166 | Фланец | 2 |
| 17 | 3089427 | Фланец | 2 |
| 18 | J781030 | Болт с внутренним шестигранником | 16 |
| 19 | A853166 | Адаптер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852344 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 1 |
| 22 | 4461109 | Шланг (G3) | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 4 |
| 26 | 4389013 | Шланг (A6) | 1 |
| 27 | 4389014 | Шланг (B5) | 1 |
| 28 | 4461559 | Шланг (P1) | 1 |
| 29 | 9206000 | Шланг в сборе | 1 |
| 29A | 4461093 | Шланг (P3) | 1 |
| 29B | 4327294 | Защитный кожух | 6 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 31 | 3092874 | Жгут проводов | 1 |
| 34 | A811030 | Уплотнительное кольцо | 2 |
| 35 | A811035 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
