Всасывающие трубопроводы [роликовый] — HITACHI ZX200

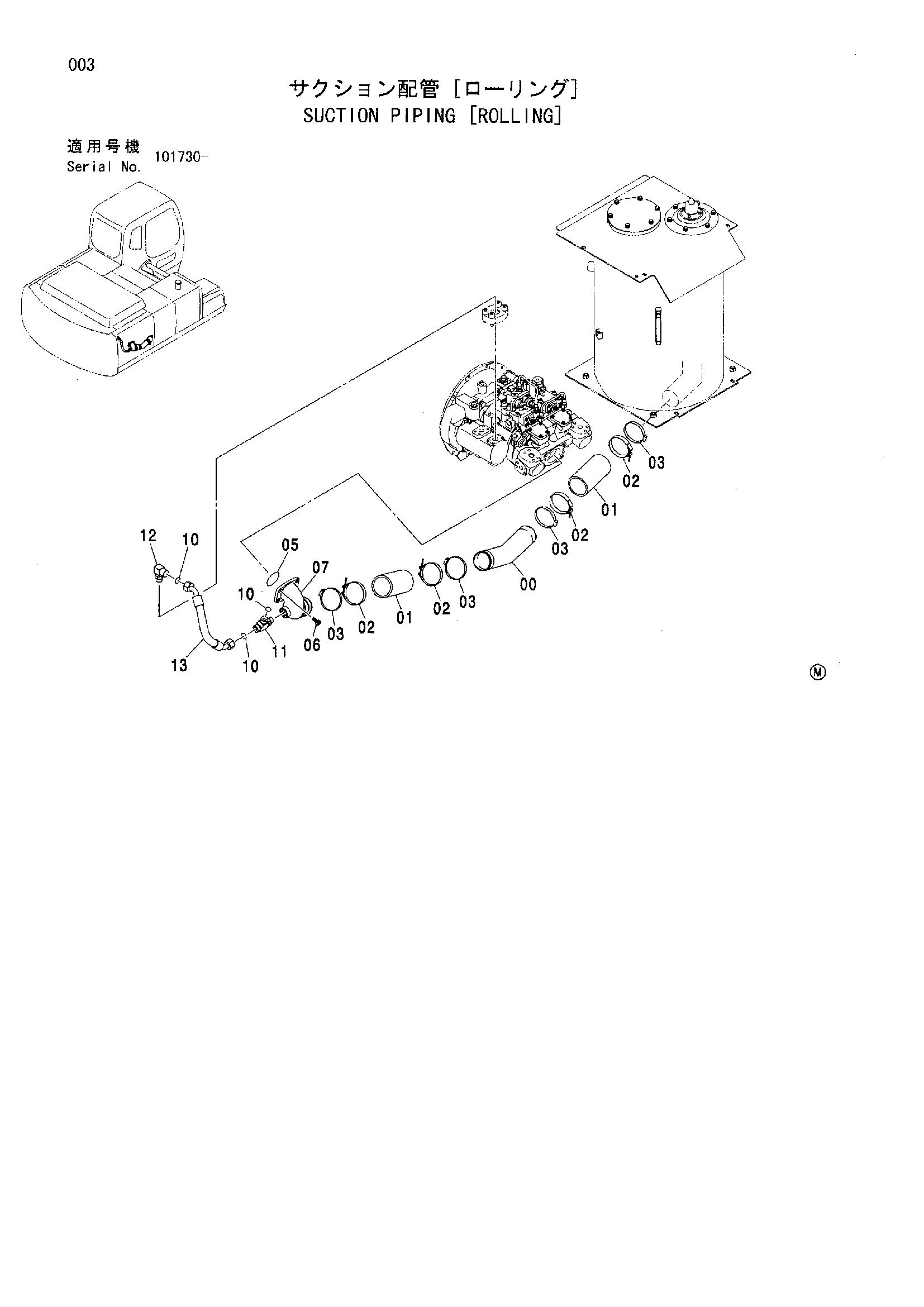

Заводская схема «Всасывающие трубопроводы [роликовый]» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Всасывающие трубопроводы [роликовый] HITACHI ZX200](/catalog-drawings/ba/ba4fa02a-5045-4113-acbc-154d42081813.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4409499 | Всасывающая трубка | 1 |
| 01 | 4348414 | Резиновый шланг | 2 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 4283535 | Хомут шланга | 4 |
| 05 | A811085 | Уплотнительное кольцо | 1 |
| 06 | J781230 | Болт с внутренним шестигранником | 4 |
| 07 | 2037825 | Коллектор SUC. | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 3 |
| 11 | A853466 | Тройник | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4461121 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
