Гидромотор трубопроводы (подъём магнит) <225USR> — HITACHI ZX200

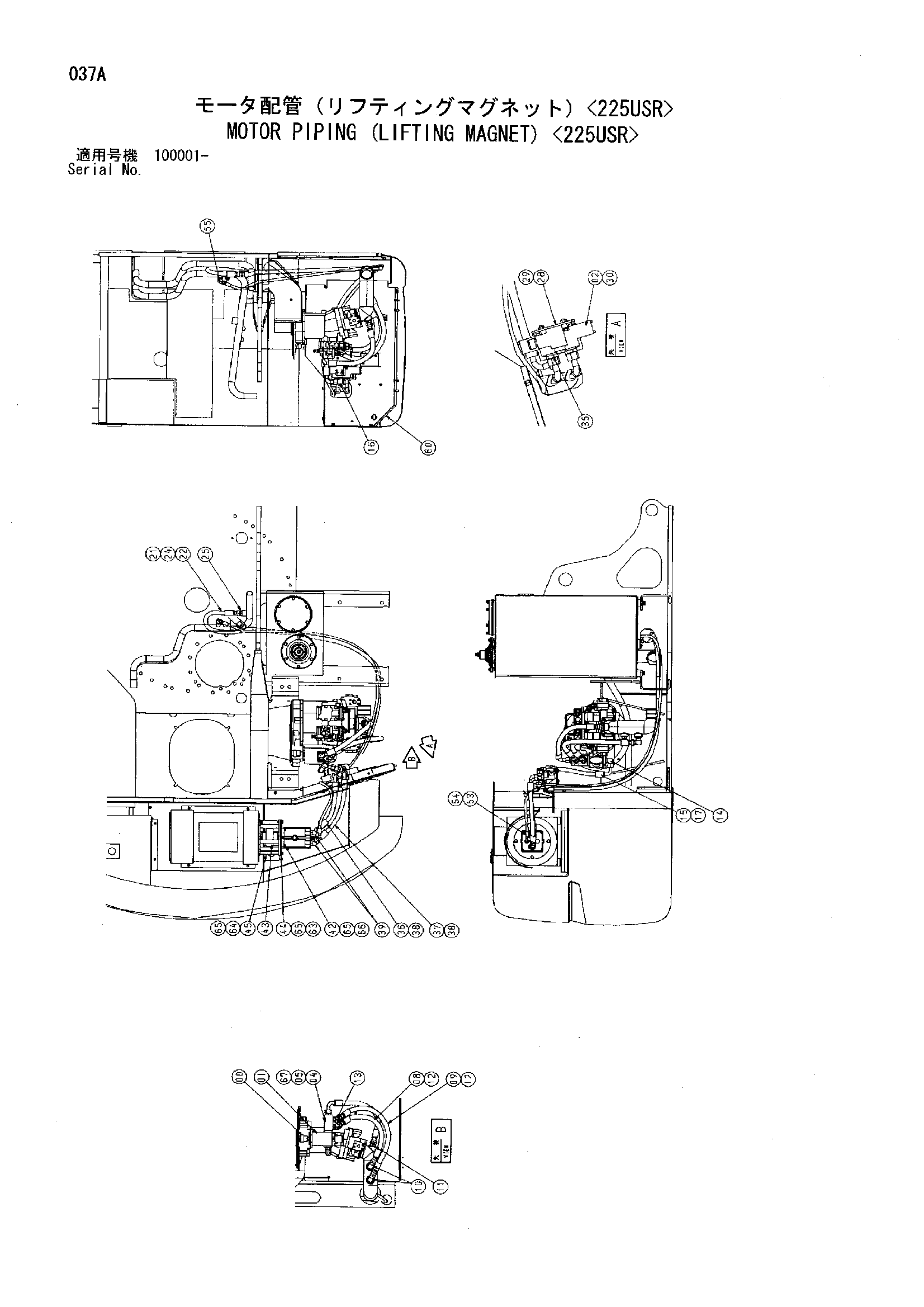

Заводская схема «Гидромотор трубопроводы (подъём магнит) <225USR>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3092248 | Вал шестерня | 1 |
| 01 | 4455361 | Шестерённый насос | 1 |
| 02 | 4411553 | Гидрораспределитель | 1 |
| 04 | 4477364 | Блок | 1 |
| 05 | 4508805 | Уплотнительное кольцо | 1 |
| 08 | 4234356 | Шланг | 1 |
| 09 | 4205378 | Шланг | 1 |
| 10 | A853366 | Угловой штуцер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 6 |
| 13 | A853266 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4451973 | Шланг | 1 |
| 16 | A853346 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853366 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4393670 | Шланг | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | A853166 | Адаптер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 8088822 | Кронштейн | 1 |
| 29 | J271030 | Болт с шайбой | 3 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271035 | Болт с шайбой | 3 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 35 | A853146 | Адаптер | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4442862 | Шланг | 1 |
| 37 | 4451919 | Шланг | 1 |
| 38 | 4187308 | Уплотнительное кольцо | 4 |
| 39 | A853266 | Угловой штуцер | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4353122 | Гидромотор | 1 |
| 43 | 4463399 | Быстросъёмное устройство | 1 |
| 44 | 3077321 | Кронштейн | 1 |
| 45 | 7030180 | Кронштейн | 1 |
| 49 | 4327294 | Защитный кожух | 15 |
| 50 | 4121859 | Ленточный зажим | 10 |
| 51 | 4055312 | Ленточный зажим | 10 |
| 53 | 4448912 | Шланг | 1 |
| 54 | A852133 | Адаптер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | A852333 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 7042812 | Крышка | 1 |
| 63 | J901230 | Болт | 4 |
| 64 | J901235 | Болт | 4 |
| 65 | A590912 | Пружинная шайба | 12 |
| 66 | J901240 | Болт | 4 |
| 67 | M341011 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
