Пилотные гидролинии (K) [роликовый] — HITACHI ZX200
Заводская схема «Пилотные гидролинии (K) [роликовый]» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.

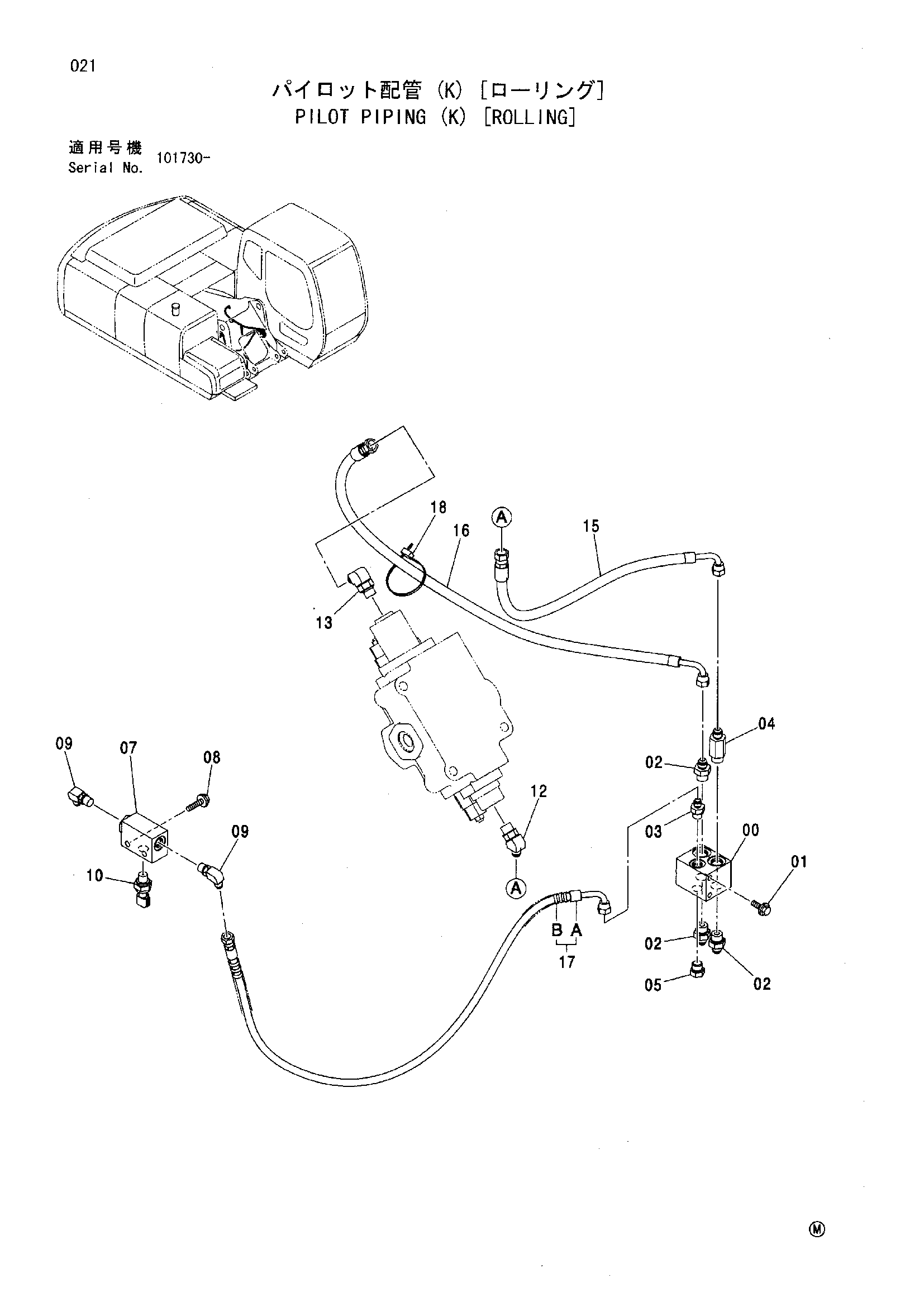

![Схема Пилотные гидролинии (K) [роликовый] HITACHI ZX200](/catalog-drawings/f7/f78dd020-5cb9-47d4-8191-982ee13f2b84.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J010820 | Болт с шайбой | 2 |
| 01 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 01 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 02 | A852133 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4276965 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4203447 | Челночный клапан | 1 |
| 08 | J010855 | Болт с шайбой | 2 |
| 08 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 08 | J260855 замена: A590108 | Болт с шайбой | 2 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4436535 | Датчик давления | 1 |
| 12 | A852233 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4461102 | Шланг (A) | 1 |
| 16 | 4461104 | Шланг (B) | 1 |
| 17 | 9206008 | Шланг в сборе | 1 |
| 17A | 4461095 | Шланг (AC) | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
