Передний крышка — HITACHI ZX200

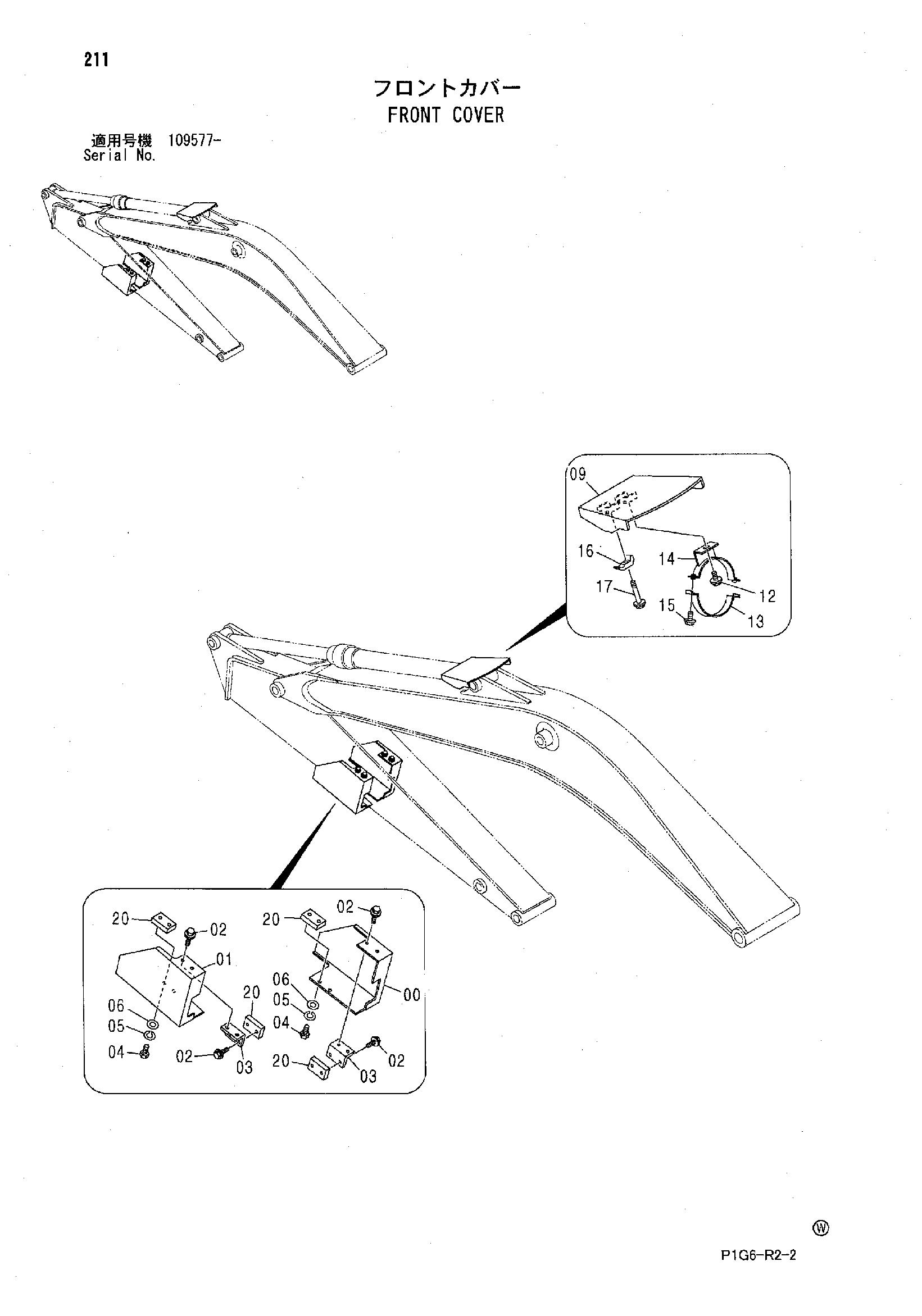

Заводская схема «Передний крышка» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3088103 | Крышка (правый) | 1 |
| 01 | 3088102 | Крышка (левый) | 1 |
| 02 | J271225 | Болт с шайбой | 8 |
| 02A | J901225 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 9763388 | Кронштейн | 2 |
| 04 | J901225 | Болт | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | A590112 | Плоская шайба | 4 |
| 09 | 8098464 | Крышка | 1 |
| 12 | J271230 | Болт с шайбой | 1 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 3049761 | Хомут | 1 |
| 14 | 8098460 | Хомут | 1 |
| 15 | 4609015 | Болт с шайбой | 2 |
| 16 | 4190127 | Хомут трубки | 1 |
| 17 | J271270 | Болт с шайбой | 1 |
| 17A | J901070 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | 4186677 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
