Вспомогательный трубопроводы (правый)<135US> — HITACHI ZX200

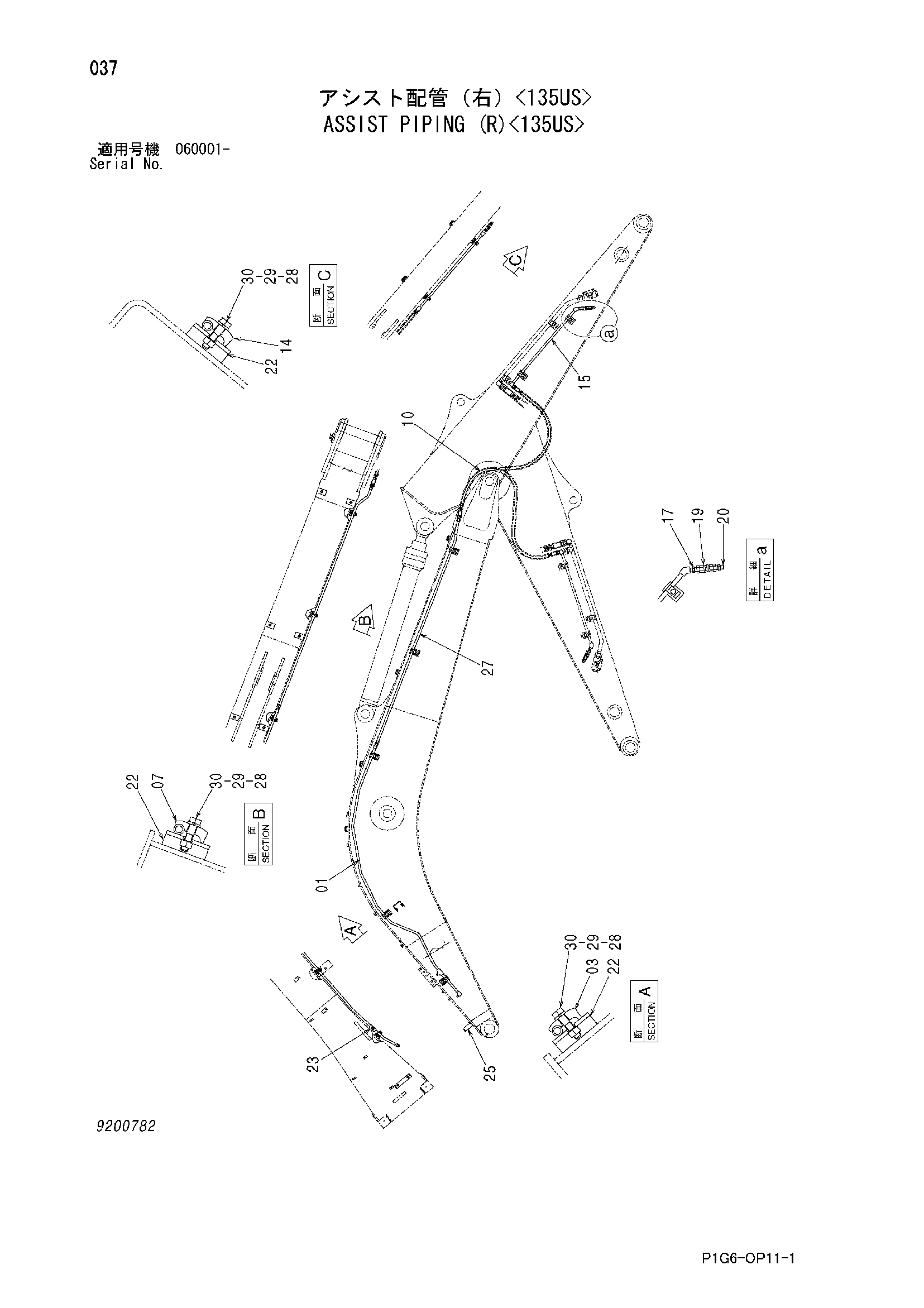

Заводская схема «Вспомогательный трубопроводы (правый)<135US>» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8083949 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 07 | 4190124 | Хомут трубки | 2 |
| 10 | 4462707 | Шланг | 1 |
| 14 | 4190124 | Хомут трубки | 2 |
| 15 | 8079496 | Трубка | 1 |
| 17 | 94-1702 | Адаптер | 1 |
| 19 | 4059552 | Самоуплотняющееся соединение | 1 |
| 20 | 94-1302 | Адаптер | 1 |
| 22 | 9749939 | Седло винта | 7 |
| 23 | 94-2023 | Пробка | 1 |
| 25 | 9756913 | Седло винта | 1 |
| 27 | 8082281 | Трубка | 1 |
| 28 | J901250 | Болт | 7 |
| 29 | A590912 | Пружинная шайба | 7 |
| 30 | A590112 | Плоская шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
