Пилотные гидролинии (роликовый)(1) — HITACHI ZX200

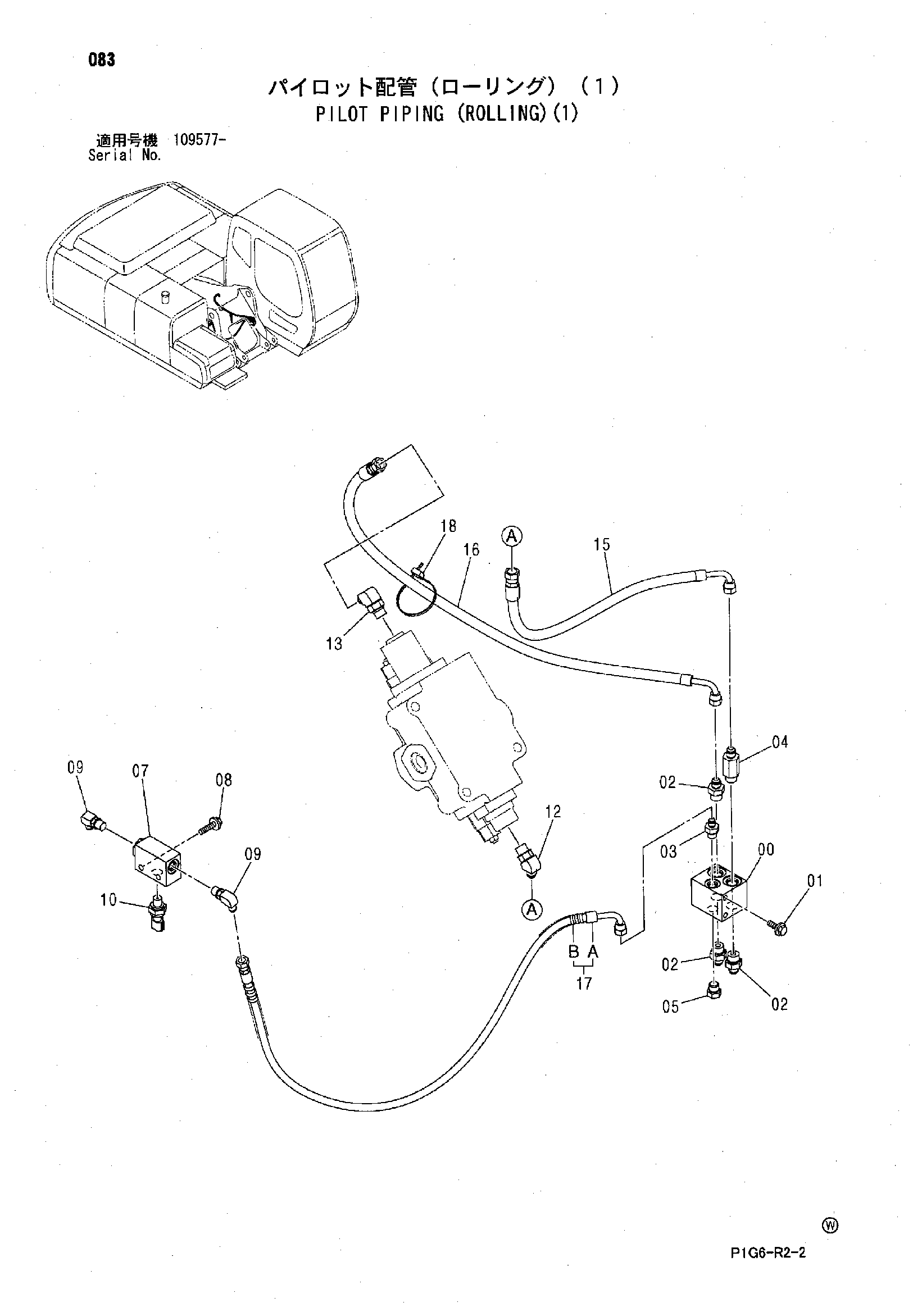

Заводская схема «Пилотные гидролинии (роликовый)(1)» для HITACHI ZX200. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | A852133 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4276965 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4203447 | Челночный клапан | 1 |
| 08 | J260855 | Болт с шайбой | 2 |
| 08A | J900855 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4436535 | Датчик давления | 1 |
| 12 | A852233 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4461102 | Шланг (A) | 1 |
| 16 | 4461104 | Шланг (B) | 1 |
| 17 | 9206008 | Шланг в сборе | 1 |
| 17A | 4461095 | Шланг (AC) | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 18 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
